 faisceau électrique

Aller en bas
+19
julien34
Simcaemile
claude
DjTom@
Yan du 99
tchoupi13
belzebuth28
geronimos
MIKE 50
pascal13
jerome
rallyegeg
totoledingue
bernardbracame
foudepeugeot
ben13nrv
fredr6
rallyebasse
bapt53
23 participants
Aller à la page : Précédent  1, 2, 3, 4  Suivant
AuteurMessage
DjTom@
A fond intégral
A fond intégral



Masculin Nombre de messages : 1653
Age : 48
Localisation : 42 loire roanne
Ma voiture : 1000 proto-honda civic engine - dauphine proto Queron - karting Formule 20000.
Date d'inscription : 25/08/2012

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeMar 25 Mar 2014 - 11:30



Dernière édition par DjTom@ le Mar 25 Mar 2014 - 17:42, édité 2 fois
Revenir en haut Aller en bas
DjTom@
A fond intégral
A fond intégral



Masculin Nombre de messages : 1653
Age : 48
Localisation : 42 loire roanne
Ma voiture : 1000 proto-honda civic engine - dauphine proto Queron - karting Formule 20000.
Date d'inscription : 25/08/2012

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeMar 25 Mar 2014 - 17:41

LE MATERIEL POUR COMMENCER

BOITE A FUSIBLES 351054
INTER 153601
INTER 101295
INTER MR220223

SUPPORT RELAIS 3334485008
RELAIS CLASSIQUE 30A    0332209151
RELAIS PÜISSANCE 70A 22200111
SUPPORT RELAIS PUISSANCE 10700005

CENTRALE CLIGNOTANTE
641422
641421
641426

COUPE BATTERIE 488080

VOYANT MR986094
VOYANT 2AA 001 200-141

BARRETTE DE CONNECTION DR3004

PRISE TYPE ALLUME CIGARE 379206

KLAXON 12V VALEO 479186

POMPE LAVE GLACE UNIVERSELLE


Dernière édition par DjTom@ le Mer 26 Mar 2014 - 10:27, édité 1 fois
Revenir en haut Aller en bas
bapt53
A fond intégral
A fond intégral
bapt53


Masculin Nombre de messages : 2974
Age : 31
Localisation : mayenne
Ma voiture : simca 1ooo proto Groupe 5, simca 1ooo Rallye 3, Fiat Abarth 695SS et métro 6R4
Date d'inscription : 22/09/2009

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeMar 25 Mar 2014 - 19:23

DjTom@ a écrit:

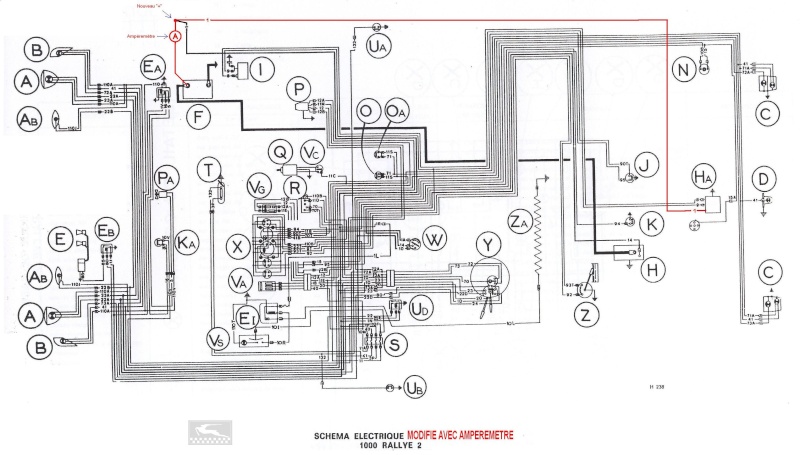

faisceau électrique - Page 3 Schema10

voici le lien , il me semble plutot complet .

http://www.simca-rallye.fr/Documentation/technique/electricite/Schema-elec-R2-modifie-amperemetre.jpg

je suis parti de ce schema sans la modif "amperemetre" ! Wink

sur mes plans j'ai tout "solidariser" schema eclairage, klaxon, charges.....etc le probleme pour moi est que es fils se rejoigne alors qu'il aliment des choses qui n'ont absolument rien a voir entreelle.......

pour ma part je supprime le comodo d'origine et je met des interrupteur 2 ou 3 positions, vu ma modifs du moyeu de volant, je ne peut remettre le comodo ......

moi j'ai déjà :
- inter 3 positions
- inter 2 positions
- coupe circuit 6 poles
- assortiment de 400 cosses
- assortiment de 70 fusibles
- 30m cable monoconducteur 1.5mm2 bleu
- 30m cable monoconducteur 1.5mm2 noir
- 30m cable monoconducteur 1.5mm2 vert
- 30m cable monoconducteur 1.5mm2 rouge
- cosse batterie + et -
- gaine thermo de toute les taille et toute les couleurs...
- bouton pour le démarrage
- voyant lumineux
- kit pompe lave glace

Revenir en haut Aller en bas
carpo
A fond intégral
A fond intégral
carpo


Masculin Nombre de messages : 287
Age : 63
Localisation : orne 61790
Ma voiture : simca 1000 gls 1974
Date d'inscription : 10/02/2013

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeMar 25 Mar 2014 - 23:03

bon courage bapt la il faut être patient
Revenir en haut Aller en bas
DjTom@
A fond intégral
A fond intégral



Masculin Nombre de messages : 1653
Age : 48
Localisation : 42 loire roanne
Ma voiture : 1000 proto-honda civic engine - dauphine proto Queron - karting Formule 20000.
Date d'inscription : 25/08/2012

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeMer 26 Mar 2014 - 6:43

Ok d accord pour le commodo
On prend note!
Effectivement je vais faire de meme.
Revenir en haut Aller en bas
bapt53
A fond intégral
A fond intégral
bapt53


Masculin Nombre de messages : 2974
Age : 31
Localisation : mayenne
Ma voiture : simca 1ooo proto Groupe 5, simca 1ooo Rallye 3, Fiat Abarth 695SS et métro 6R4
Date d'inscription : 22/09/2009

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeJeu 10 Avr 2014 - 21:36

j'ai ressorti le faisceau d'origine de ma 1000 :
faisceau électrique - Page 3 Cam00010
et je me suis amuser a enlever tout le chaterton.....
faisceau électrique - Page 3 Cam00011

ce week-end j'attaque le désassemblage de tout les fil 1par1 avec tout les reperage possible, et j'ataquerais le nouveau faisceau en commencent par l'eclairage !!! Wink
la suite tres bientôt ! Wink
Bapt
Revenir en haut Aller en bas
DjTom@
A fond intégral
A fond intégral



Masculin Nombre de messages : 1653
Age : 48
Localisation : 42 loire roanne
Ma voiture : 1000 proto-honda civic engine - dauphine proto Queron - karting Formule 20000.
Date d'inscription : 25/08/2012

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeJeu 10 Avr 2014 - 23:26

Si tu me fais la liste et nomenclature exact de ce q uil te faut pour refaire ton faiseau , on commence la refabrication et on ajoute ce qu il faut , mano compte tour ect suivant ce chacun veux !
Une fois que l on aura tout rajouter ,on voit pour les connections au bout et on ferme !

Note , eventuellement, que je suis pret a te fournir a titre gracieux, gratis ......du fil et des cosses pour commencer l experimentation de refaire ces faiseaux de mille ....
Je l aurai bien fait mais je n en suis pas encore la et je ne veux pas attaquer 36 trucs a la fois
Revenir en haut Aller en bas
Simcaemile
A fond intégral
A fond intégral



Masculin Nombre de messages : 2093
Age : 59
Localisation : Toul
Ma voiture : Rallye3 et 1200s et CG B 1200, rallye 2 SRT 77
Date d'inscription : 25/02/2013

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeVen 11 Avr 2014 - 6:55

Très bonne initiative de votre part ,bon courage .
Revenir en haut Aller en bas
phglux
A fond intégral
A fond intégral
phglux


Masculin Nombre de messages : 266
Age : 67
Localisation : haute saone 70300 luxeuil
Ma voiture : rallye 2 1976
Date d'inscription : 07/11/2009

faisceau électrique - Page 3 Empty
MessageSujet: faisceau   faisceau électrique - Page 3 Icon_minitimeVen 11 Avr 2014 - 8:00

très bonne idée de refaire ces faisceaux de 1000 et savoir ce qu'il faut comme matériel s'est impeccable
 faisceau électrique - Page 3 88951
Revenir en haut Aller en bas
totoledingue
Mado la Niçoise
totoledingue


Féminin Nombre de messages : 12190
Age : 37
Localisation : Au pérou
Ma voiture : simca rallye 2 GROUPE 2 1976, Simca rallye 2 kitée srt 77 VHC MAXI Gr2, Simca rallye 2 Compresseur JC VAUCARD vhc MAXI Gr5
Date d'inscription : 09/03/2009

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeVen 11 Avr 2014 - 9:14

faisceau électrique - Page 3 710968999

_________________
faisceau électrique - Page 3 Signat10
lord panbagna
Revenir en haut Aller en bas
DjTom@
A fond intégral
A fond intégral



Masculin Nombre de messages : 1653
Age : 48
Localisation : 42 loire roanne
Ma voiture : 1000 proto-honda civic engine - dauphine proto Queron - karting Formule 20000.
Date d'inscription : 25/08/2012

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeVen 11 Avr 2014 - 9:32

Attention apres on va les revendre 30000 euros ! lol!
Revenir en haut Aller en bas
totoledingue
Mado la Niçoise
totoledingue


Féminin Nombre de messages : 12190
Age : 37
Localisation : Au pérou
Ma voiture : simca rallye 2 GROUPE 2 1976, Simca rallye 2 kitée srt 77 VHC MAXI Gr2, Simca rallye 2 Compresseur JC VAUCARD vhc MAXI Gr5
Date d'inscription : 09/03/2009

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeVen 11 Avr 2014 - 9:36

a ce prix je vous en fait autant que vous voulez des faisceaux ! avec les broches et tout

_________________
faisceau électrique - Page 3 Signat10
lord panbagna
Revenir en haut Aller en bas
DjTom@
A fond intégral
A fond intégral



Masculin Nombre de messages : 1653
Age : 48
Localisation : 42 loire roanne
Ma voiture : 1000 proto-honda civic engine - dauphine proto Queron - karting Formule 20000.
Date d'inscription : 25/08/2012

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeVen 11 Avr 2014 - 10:17

Very Happy
Revenir en haut Aller en bas
SRT35
Crêpes, cidre, pluie...
Crêpes, cidre, pluie...
SRT35


Féminin Nombre de messages : 5360
Age : 39
Date d'inscription : 11/04/2012

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeVen 11 Avr 2014 - 15:38

et en tenue de Soubrette !!!  faisceau électrique - Page 3 739829

_________________
faisceau électrique - Page 3 Img_7111
Revenir en haut Aller en bas
totoledingue
Mado la Niçoise
totoledingue


Féminin Nombre de messages : 12190
Age : 37
Localisation : Au pérou
Ma voiture : simca rallye 2 GROUPE 2 1976, Simca rallye 2 kitée srt 77 VHC MAXI Gr2, Simca rallye 2 Compresseur JC VAUCARD vhc MAXI Gr5
Date d'inscription : 09/03/2009

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeVen 11 Avr 2014 - 17:00

AUREVOIR PRESIDENT TUTULUTUTUTE faisceau électrique - Page 3 1067080515

_________________
faisceau électrique - Page 3 Signat10
lord panbagna
Revenir en haut Aller en bas
bapt53
A fond intégral
A fond intégral
bapt53


Masculin Nombre de messages : 2974
Age : 31
Localisation : mayenne
Ma voiture : simca 1ooo proto Groupe 5, simca 1ooo Rallye 3, Fiat Abarth 695SS et métro 6R4
Date d'inscription : 22/09/2009

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeDim 13 Avr 2014 - 20:20

Bonjour à tous,
Tom, ta proposition est super sympa, mais perso, mon faisceau ne sera pas identique au rallye 1/2/3 ! :/
je garde pas mal d'element de 1000 serie 1 (klaxon/jauge essence/moteur essuie-glace....etc) mais ma methode pourra peut etre utile a d'autre membres !!!? Wink

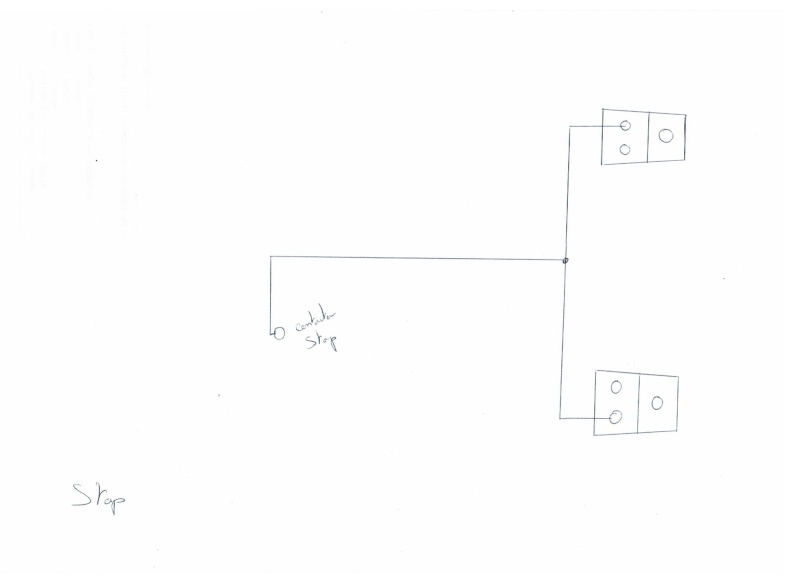

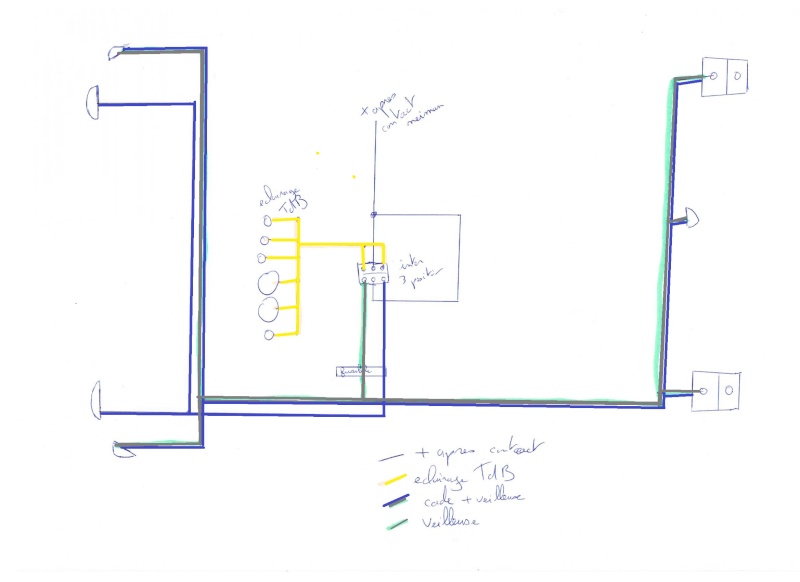

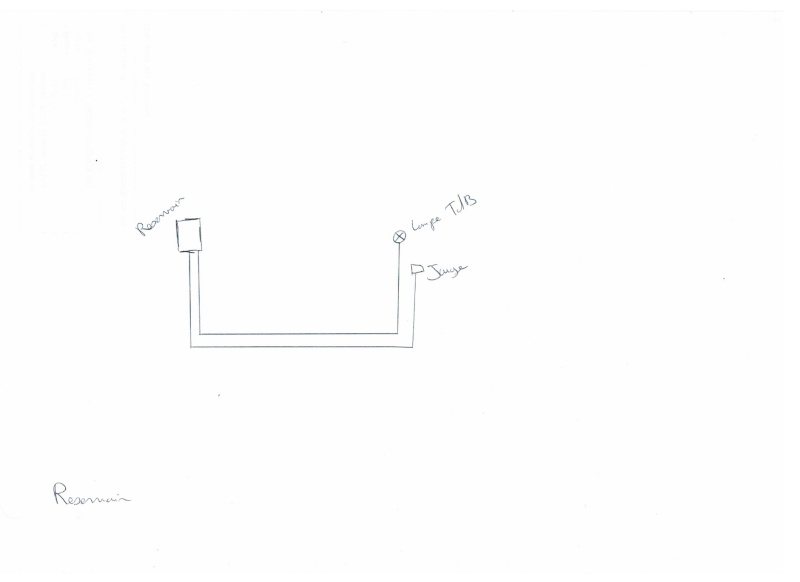

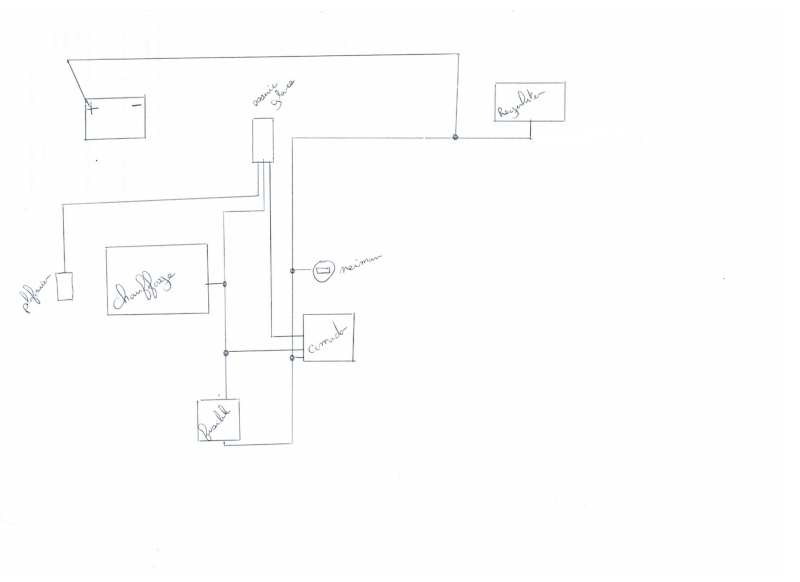

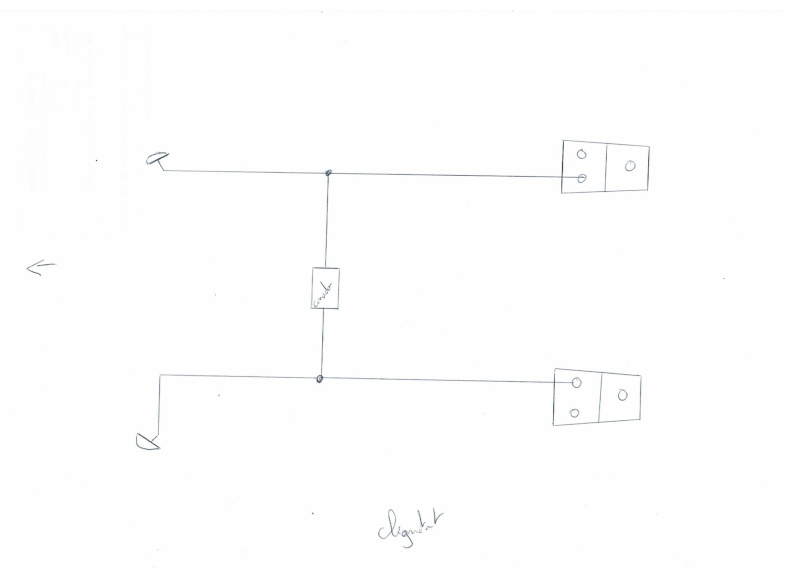

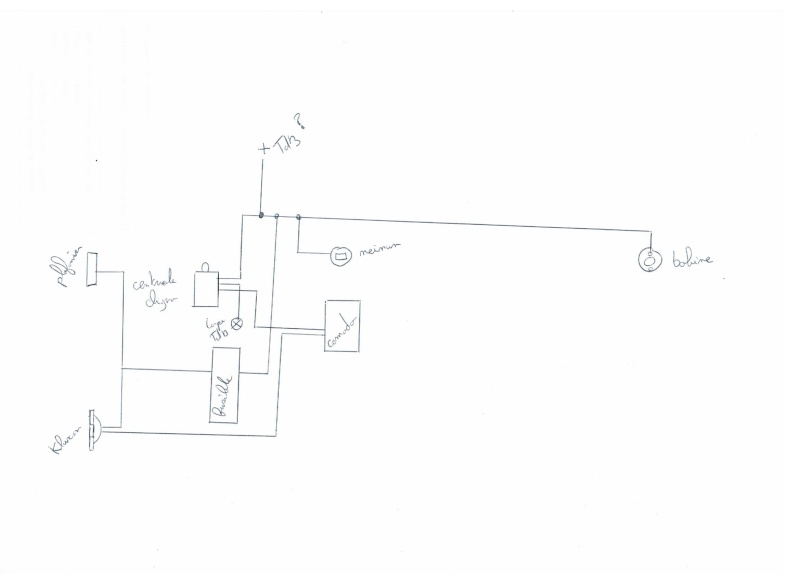

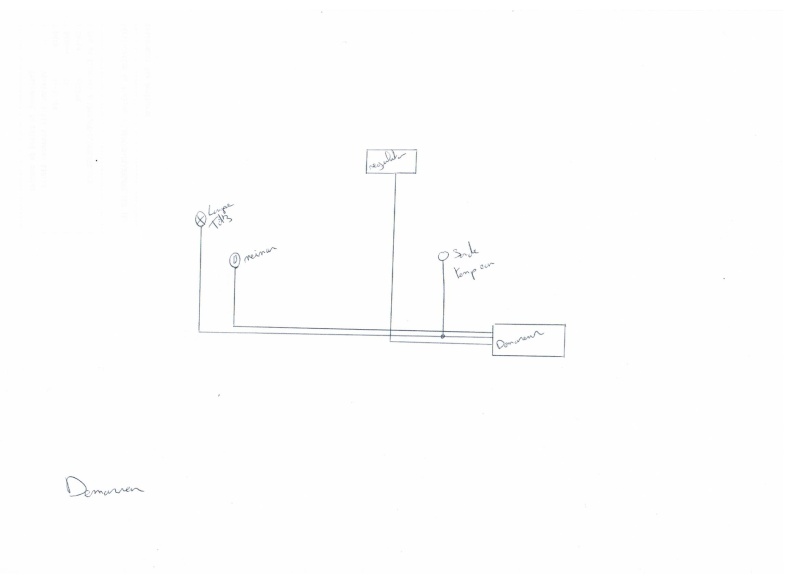

ce week-end j'ai "depioler" tout le faisceau d'origine serie 1, j'ai suivis tout les fils 1 par 1 en faisant les schema de chaque plan que voici ! Very Happy
faisceau électrique - Page 3 Image_19
faisceau électrique - Page 3 Image_20
faisceau électrique - Page 3 Image_21
faisceau électrique - Page 3 Image_22
faisceau électrique - Page 3 Image_23
faisceau électrique - Page 3 Image_24
faisceau électrique - Page 3 Image_25
faisceau électrique - Page 3 Image_26
faisceau électrique - Page 3 Image_27
faisceau électrique - Page 3 Image11

en plus, il faudras que j'alimente :
- tout le tableau de bord....
- pompe à essence electrique
- pompe a eau electrique
- ventilateur refroidissement moteur
- ventilateur extracteur pour habitacle
- mano temperature d'eau (ou trouver une sonde ?)
- mano temperature huile (ou trouver une sonde ?)
- mano pression huile (ou trouver une sonde ?)
- temoin rupteur
- allumage electronique

si quelqu'un a un schema pour alimenter un "temoin rupteur" ainsi que ce type de pompe a eau (je l'ai pas encore acheter.....) : http://www.oreca-store.com/pompe-a-eau-electrique-20-80l-min-900grs.html

Comment bien placer les relais ? sur quel circuit ?

voila pour les petite news !
A1000calement
Bapt
Revenir en haut Aller en bas
rallyegeg
A fond intégral
A fond intégral
rallyegeg


Masculin Nombre de messages : 4256
Age : 75
Localisation : Jura Club SRT DIJON
Ma voiture : Simca 1000 1966/R2 .1973/R3.1978
Date d'inscription : 14/07/2011

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeDim 13 Avr 2014 - 20:34

Mano temperature d'eau sur culasse,2 modeles de filetage suivant le percage sur la culasse.
Un modele diametre 16 au pas conique de 1.5 (Oscaro ref FAE31140 )ou le modele de diametre 14 au pas de 1.25 (Oscaro voir ref pour Simca R2)
Revenir en haut Aller en bas
bapt53
A fond intégral
A fond intégral
bapt53


Masculin Nombre de messages : 2974
Age : 31
Localisation : mayenne
Ma voiture : simca 1ooo proto Groupe 5, simca 1ooo Rallye 3, Fiat Abarth 695SS et métro 6R4
Date d'inscription : 22/09/2009

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeDim 13 Avr 2014 - 20:39

merci pour l'info concernant les sonde de temperature d'eau ! Wink il faut que je regarde mon montage ! Wink

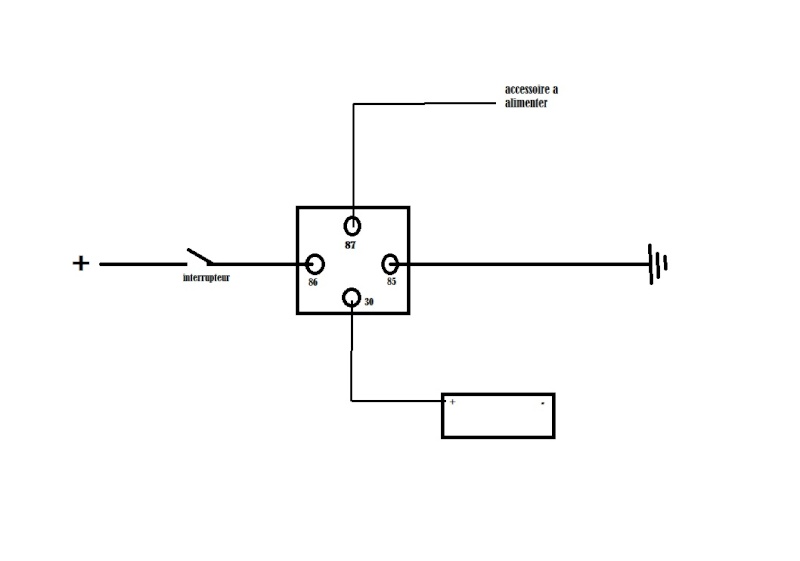

sinon voila un schema pour le branchement d'un relais (reste a definir sur quel circuit en mettre un ???) :
faisceau électrique - Page 3 Aa10
Revenir en haut Aller en bas
rallyegeg
A fond intégral
A fond intégral
rallyegeg


Masculin Nombre de messages : 4256
Age : 75
Localisation : Jura Club SRT DIJON
Ma voiture : Simca 1000 1966/R2 .1973/R3.1978
Date d'inscription : 14/07/2011

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeDim 13 Avr 2014 - 21:01

Pour la pression d'huile,il te faut retirer un fil depuis le mano au capteur de P huile et tu conserve le fil 'existant pour l'alarme du voyant d'huile.
Pour le capteur de pression et alarme d'huile,il faut savoir quel mano tu utilisera car mano et capteur sont etalonnés ensemble.
Pour le compte tour il te faut aussi retirer un fil depuis le CT a la bobine
Pour ppe elec a eau et ppe elec essence a monter de preference avec relais.
Pour le ventilo de refroidissement radiateur a l'avant,2 montages possibles,avec ou sans relais et commandé par le manocontact fixe sur le radiateur
C'est un travail interressant que tu entreprends,bon courage.
Revenir en haut Aller en bas
rallyegeg
A fond intégral
A fond intégral
rallyegeg


Masculin Nombre de messages : 4256
Age : 75
Localisation : Jura Club SRT DIJON
Ma voiture : Simca 1000 1966/R2 .1973/R3.1978
Date d'inscription : 14/07/2011

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeDim 13 Avr 2014 - 21:12

Pour info,tous les 3 manos:essence,pression d'huile,temperature,le = indique sur les manos va au +apres contact et la 2ieme borne -va direct sur la jauge ess,la sonde temp,le cap press huile.
Pour le voyant mini essence,le + au + apres contact et le - a la jauge ess.
Pour le voyant alarme huile le + au + apres contact et le - a la sonde
Revenir en haut Aller en bas
bapt53
A fond intégral
A fond intégral
bapt53


Masculin Nombre de messages : 2974
Age : 31
Localisation : mayenne
Ma voiture : simca 1ooo proto Groupe 5, simca 1ooo Rallye 3, Fiat Abarth 695SS et métro 6R4
Date d'inscription : 22/09/2009

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeDim 13 Avr 2014 - 21:32

Pour mes manos, la jauge/temperature eau et temperature huile provienne d'une Lada, pour le mano de pression d'huile je n'en n'est pas pour le moment, a vrai dire je ne pensais pas en mettre mais par securite je vais en mettre un ! Wink
Ok pour les relais sur les circuits de la pompe a eau et pompe a essencd, je pense aussi en mettre sur l'eclairage et klaxon ! Wink
Pour le compte tour et les voyant, c'est note ! Wink

Je ne suis pas un fan de l'electricite, mais franchement, je doit dire que je suis entrain de changer d'avis, c'est en faite tres interressant l'electricite, faut juste pas s'enerver......lol!
Revenir en haut Aller en bas
bapt53
A fond intégral
A fond intégral
bapt53


Masculin Nombre de messages : 2974
Age : 31
Localisation : mayenne
Ma voiture : simca 1ooo proto Groupe 5, simca 1ooo Rallye 3, Fiat Abarth 695SS et métro 6R4
Date d'inscription : 22/09/2009

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeJeu 8 Mai 2014 - 21:35

Bonjour à tous,
j'ai commencer le cablage du tableau de bord, j'ai besoin de vous, je ne remet pas le comodo d'origine mais des interrupteur 2 ou 3 positions, es ce que quelqu'un peut me confirmer mon schema pour les veilleuse/code pour un interrupteur 3 position 6 poles ?
faisceau électrique - Page 3 Image_28

pour le compte tour, je ne trouve rien concernant le branchement du circuit imprimer, est-il possible de le supprimer ? ou es ce que quelqu'un aurait des photos du branchement ...etc ??

un enorme merci d'avance a qui pourra m'aider ! Wink
A bientôt pour la suite ! Wink
Amicalement
Bapt
Revenir en haut Aller en bas
DjTom@
A fond intégral
A fond intégral



Masculin Nombre de messages : 1653
Age : 48
Localisation : 42 loire roanne
Ma voiture : 1000 proto-honda civic engine - dauphine proto Queron - karting Formule 20000.
Date d'inscription : 25/08/2012

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeJeu 8 Mai 2014 - 22:43

Vite fait j aurais fait comme ca
Relais sur les codes
Inter separe et relais pour les pleins phares
Il y a peut etre bien des erreurs il est tard mais si ca peu t aider !
faisceau électrique - Page 3 20140510
Revenir en haut Aller en bas
DjTom@
A fond intégral
A fond intégral



Masculin Nombre de messages : 1653
Age : 48
Localisation : 42 loire roanne
Ma voiture : 1000 proto-honda civic engine - dauphine proto Queron - karting Formule 20000.
Date d'inscription : 25/08/2012

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeJeu 8 Mai 2014 - 22:49

Sur mon schema il faut reprendre l alimentation du 2eme relais sur le 1er, au niveau de l inter 6 bornes .
C est mieux comme ca on ne peux enclencher les pleins phares q avec les codes !

Sur l inter 3 positions
Au milieu rien , d un cote veilleuse de l autre code
On active le deuxième inter et la plein phares
Revenir en haut Aller en bas
bapt53
A fond intégral
A fond intégral
bapt53


Masculin Nombre de messages : 2974
Age : 31
Localisation : mayenne
Ma voiture : simca 1ooo proto Groupe 5, simca 1ooo Rallye 3, Fiat Abarth 695SS et métro 6R4
Date d'inscription : 22/09/2009

faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitimeJeu 8 Mai 2014 - 23:15

Merci tom pour ton schema ! Wink
Donc si je comprend bien, ton schema veilleuse/code est identique au miens sauf que tu as mis un relais (que j'ai zapper sur le mien.....), par contre tu met le fusible sur le + apres contact avant l'interrupteur ? Je l'aurais mis apres moi .....?????
Pour les plein phare, il faut que je regarde sur ma 1000 mais si il y'a la place je vais mettre un inter au pied comme les cox et divers autre ancienne ! ;)si pas la place je les meterais sur un inter 2 position seulement ! Wink
Sinon comme les lamborghini countach, j'ai envie d'alimenter la pompe a essence elec par un inter a activer manuellement, pour la frime.......Very Happy lol a voir.....
Quelques photos du faisceau du tableau de bord dans le week-end normalement ! Wink
A bientot
Bapt
Revenir en haut Aller en bas
Contenu sponsorisé





faisceau électrique - Page 3 Empty
MessageSujet: Re: faisceau électrique   faisceau électrique - Page 3 Icon_minitime

Revenir en haut Aller en bas

faisceau électrique
Revenir en haut
Page 3 sur 4Aller à la page : Précédent  1, 2, 3, 4  Suivant
 Sujets similaires
-
» Faisceau électrique
» Faisceau electrique Simca 1200s
» Simca 1000 a rallye ??
» Help Faisceau!
» Remplacement faisceau complet

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Simca compétition :: Technique :: divers-
Sauter vers:
