 Raccord distributeur de freinage

Aller en bas
+5
Yan du 99
SRT35
MIKE 50
tchoupi13
Papadoce
9 participants
Aller à la page : Précédent  1, 2
AuteurMessage
totoledingue
Mado la Niçoise
totoledingue


Féminin Nombre de messages : 12190
Age : 37
Localisation : Au pérou
Ma voiture : simca rallye 2 GROUPE 2 1976, Simca rallye 2 kitée srt 77 VHC MAXI Gr2, Simca rallye 2 Compresseur JC VAUCARD vhc MAXI Gr5
Date d'inscription : 09/03/2009

Raccord distributeur de freinage - Page 2 Empty
MessageSujet: Re: Raccord distributeur de freinage   Raccord distributeur de freinage - Page 2 Icon_minitimeMer 24 Déc 2014 - 9:02

je profite mike, quel est le tuyau noir pour les bocaux que tu as utilisé ?

_________________
Raccord distributeur de freinage - Page 2 Signat10
lord panbagna
Revenir en haut Aller en bas
MIKE 50
Mr Pan-Bagnat huile d'olive jaune sirius
MIKE 50


Masculin Nombre de messages : 8662
Age : 74
Localisation : NORMAND / MARTEGAL
Ma voiture : RALLYE 1 1977- RALLYE 1 1978 KIT SRT
Date d'inscription : 17/12/2010

Raccord distributeur de freinage - Page 2 Empty
MessageSujet: Re: Raccord distributeur de freinage   Raccord distributeur de freinage - Page 2 Icon_minitimeMer 24 Déc 2014 - 13:59

"EXACT FRANCE"
Parc Marcel Dassault
Deves Expansion
2, Rue Louis Blériot
34430 SAINT JEAN DE VEDAS
04 67 47 03 83
www.exactfrance.com
contact@exactfrance.com

Tarifs juin 2012 j'ai payé

- Pour Circuit Bocaux Pédalier:
C'est du tuyau EPDM nu diamètre 06 .............Référence TE06 net HT 1,35 €uros le ml
En juin 2012 je l'ai payé

- Pour Circuit Réservoir essence Pompe à Essence:

C'est du tuyau Essence / Gasoil  .............Référence TN 06 net HT 1,38 €uros le ml
                                              .............Référence TN 08 net HT 1,71 €uros le ml
Revenir en haut Aller en bas
Papadoce
Une propulsion sinon rien !!!!
Une propulsion sinon rien !!!!
Papadoce


Masculin Nombre de messages : 2351
Age : 66
Localisation : Chateau Thierry
Date d'inscription : 23/09/2011

Raccord distributeur de freinage - Page 2 Empty
MessageSujet: Re: Raccord distributeur de freinage   Raccord distributeur de freinage - Page 2 Icon_minitimeMer 24 Déc 2014 - 16:14

Merci Jean Pierre, adresse copiée, ça peut toujours servir.  Wink

Bon ben voila, après avoir enlevé les vis "soudées" le nouveau pédalier est en place provisoirement.

Raccord distributeur de freinage - Page 2 Web_ra89

Raccord distributeur de freinage - Page 2 Web_ra90

Raccord distributeur de freinage - Page 2 Web_ra91

Je vais pouvoir préparer la tuyauterie.
Revenir en haut Aller en bas
Charly
A fond intégral
A fond intégral
Charly


Masculin Nombre de messages : 945
Age : 76
Localisation : Liege- Belgique
Ma voiture : Des Simca.....
Date d'inscription : 12/08/2011

Raccord distributeur de freinage - Page 2 Empty
MessageSujet: Re: Raccord distributeur de freinage   Raccord distributeur de freinage - Page 2 Icon_minitimeMer 24 Déc 2014 - 16:20

C'est tout beau comme cela Very Happy
Revenir en haut Aller en bas
MIKE 50
Mr Pan-Bagnat huile d'olive jaune sirius
MIKE 50


Masculin Nombre de messages : 8662
Age : 74
Localisation : NORMAND / MARTEGAL
Ma voiture : RALLYE 1 1977- RALLYE 1 1978 KIT SRT
Date d'inscription : 17/12/2010

Raccord distributeur de freinage - Page 2 Empty
MessageSujet: Re: Raccord distributeur de freinage   Raccord distributeur de freinage - Page 2 Icon_minitimeMer 24 Déc 2014 - 17:33

Pour le raccordement pédale embrayage mets un banjo et un démontable coude sur le récepteur
J'ai fait la liaison avec le récepteur en durite aviation

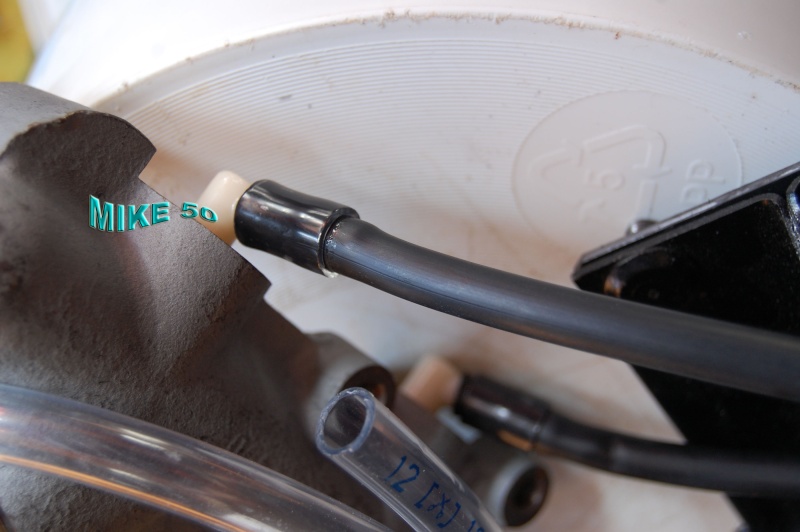

Tiens une astuce pour éviter les fuites et que les tuyaux de liaison bocaux se déconnectent...............à la connexion tu rajoutes un manchon avec du tube cristal de 12 autour du tube souple de 06 (comme cité à l'adresse fournisseur)

Raccord distributeur de freinage - Page 2 Banjo_10

Raccord distributeur de freinage - Page 2 Banjo_11

Raccord distributeur de freinage - Page 2 Recept10

Raccord distributeur de freinage - Page 2 Emette13
Revenir en haut Aller en bas
Papadoce
Une propulsion sinon rien !!!!
Une propulsion sinon rien !!!!
Papadoce


Masculin Nombre de messages : 2351
Age : 66
Localisation : Chateau Thierry
Date d'inscription : 23/09/2011

Raccord distributeur de freinage - Page 2 Empty
MessageSujet: Re: Raccord distributeur de freinage   Raccord distributeur de freinage - Page 2 Icon_minitimeDim 28 Déc 2014 - 20:34

Merci J.P. pour ces astuces.  Wink

Aujourd'hui, j'ai fait une présentation avec les anciens tuyaux pour pouvoir préparer les nouveaux.

Dites moi si j'ai bon.
En A (coté banjo) branchement  pour l'avant avec passage par le Té.
En B branchement pour l’arrière que j'ai prévu en une seule longueur jusqu’au raccord sur le crabe..

Raccord distributeur de freinage - Page 2 Web_ra95

Raccord distributeur de freinage - Page 2 Web_ra96

Raccord distributeur de freinage - Page 2 Web_ra97

Question:  Question  Question
1) Les sorties A et B du maître cylindre ont elles une importance (vers l'avant ou vers l'arrière)  Question
2) N'est ce pas une erreur de faire le tuyau arrière d'un seul tenant, il semblerait qu'il y a plusieurs raccords de prévu et dans ce cas à quels endroits Question

Merci d'avance pour vos réponses. Wink
Revenir en haut Aller en bas
bernardbracame
INGENIEUR SIMCA COMPETITION
INGENIEUR SIMCA COMPETITION
bernardbracame


Masculin Nombre de messages : 3352
Age : 77
Localisation : montoir'''''44
Ma voiture : spyder smart type 452 de 2003
Date d'inscription : 06/02/2009

Raccord distributeur de freinage - Page 2 Empty
MessageSujet: raccords   Raccord distributeur de freinage - Page 2 Icon_minitimeDim 28 Déc 2014 - 21:30

bonsoir a tous ; le piston du haut cotè pedale est le circuit avant , pour les raccords ,il me semble qu'il y en ait un juste sous l'emplacement du frein a main (ça facilite le montage hydreaulique!) pour le choix des circuit  comme permuter l'avant et l'arriere sur le maitre cylindre  ; :d'origine c'est l'avant qui commence : en cas d'invertion , ça me rapelle le freinage moto :un appel  sur l'arriere (pour limiter la plongèe sur l'avant) ,puis la puissance de frein sur l'avant une foi la caisse (ou la moto)stabilisèe !
Revenir en haut Aller en bas
https://bernardhoussin48@gmail.com
Charly
A fond intégral
A fond intégral
Charly


Masculin Nombre de messages : 945
Age : 76
Localisation : Liege- Belgique
Ma voiture : Des Simca.....
Date d'inscription : 12/08/2011

Raccord distributeur de freinage - Page 2 Empty
MessageSujet: Re: Raccord distributeur de freinage   Raccord distributeur de freinage - Page 2 Icon_minitimeDim 28 Déc 2014 - 22:22

Raccord distributeur de freinage - Page 2 28.134

Raccord distributeur de freinage - Page 2 28.135

Mais le raccord est différend
Revenir en haut Aller en bas
MIKE 50
Mr Pan-Bagnat huile d'olive jaune sirius
MIKE 50


Masculin Nombre de messages : 8662
Age : 74
Localisation : NORMAND / MARTEGAL
Ma voiture : RALLYE 1 1977- RALLYE 1 1978 KIT SRT
Date d'inscription : 17/12/2010

Raccord distributeur de freinage - Page 2 Empty
MessageSujet: Re: Raccord distributeur de freinage   Raccord distributeur de freinage - Page 2 Icon_minitimeDim 28 Déc 2014 - 22:43

Avec quelques photos
Sauf erreur, pour les tuyaux:
- Sortie sous émetteur tandem (passant à côté colonne direction) circuit freins avant et raccordé à droite sur le répartiteur, avec à l'opposé la liaison disque avant droite, et, sortie droite la liaison disque avant gauche
- Sortie droite émetteur tandem circuit freins arrière et raccordé à gauche sur le répartiteur avec à l'opposé sortie du circuit passant sous tunnel de la caisse, avec à hauteur du levier frein à main un raccord de liaison pour le raccordement du tuyau rigide (ou durite aviation) reliant le raccord du crabe

Raccord distributeur de freinage - Page 2 Reseau10

Raccord distributeur de freinage - Page 2 Emette14

Raccord distributeur de freinage - Page 2 Circui17

Raccord distributeur de freinage - Page 2 Circui18

Raccord distributeur de freinage - Page 2 Train_18

Raccord distributeur de freinage - Page 2 Trappe13

Raccord distributeur de freinage - Page 2 Circui19
Revenir en haut Aller en bas
Papadoce
Une propulsion sinon rien !!!!
Une propulsion sinon rien !!!!
Papadoce


Masculin Nombre de messages : 2351
Age : 66
Localisation : Chateau Thierry
Date d'inscription : 23/09/2011

Raccord distributeur de freinage - Page 2 Empty
MessageSujet: Re: Raccord distributeur de freinage   Raccord distributeur de freinage - Page 2 Icon_minitimeDim 28 Déc 2014 - 23:46

J'ai donc faux dans mon branchement, la sortie B, qui est l'avant, je l'ai mise sur l'arrière et lycée de Versailles. Embarassed

Bon, c'était juste une présentation pour voir les longueurs, j'avais un doute, scratch je vais tout remettre à neuf et..... dans le bon sens. Very Happy

Merci encore à vous tous. Wink
Revenir en haut Aller en bas
