| Raccord distributeur de freinage | |
|
+5Yan du 99 SRT35 MIKE 50 tchoupi13 Papadoce 9 participants |
|
Auteur | Message |
---|
Papadoce Une propulsion sinon rien !!!!
![Une propulsion sinon rien !!!! Une propulsion sinon rien !!!!](https://2img.net/i/itest/ranks/default/default6.gif)
![Papadoce](https://2img.net/u/3415/11/58/01/avatars/1431-42.jpg)
Nombre de messages : 2351 Age : 65 Localisation : Chateau Thierry Date d'inscription : 23/09/2011
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: Raccord distributeur de freinage Lun 13 Oct 2014 - 20:38 | |
| Bonjour à tous. Je suis en train de faire l'inventaire des pièces de mon circuit de freinage. Je me pose des questions concernant les différents raccords distributeurs. Il y a le raccord simple circuit de freinage. ![Raccord distributeur de freinage Web_f110](https://i.servimg.com/u/f39/11/27/79/36/web_f110.jpg) ![Raccord distributeur de freinage Web_fr10](https://i.servimg.com/u/f39/11/27/79/36/web_fr10.jpg) Et il y a le ![scratch](https://2img.net/i/fa/i/smiles/icon_scratch.png) (ou les) raccord double circuit de freinage avec ![scratch](https://2img.net/i/fa/i/smiles/icon_scratch.png) ou sans témoin d'alerte de déséquilibrage???? Voila les infos photos que j'ai (certains reconnaîtront leurs photos) ![Raccord distributeur de freinage Web_f111](https://i.servimg.com/u/f39/11/27/79/36/web_f111.jpg) ![Raccord distributeur de freinage Web_fr11](https://i.servimg.com/u/f39/11/27/79/36/web_fr11.jpg) Ma question est: Quel est le bon modèle pour une Rallye II de 1975 (pas de témoin "Break" au tableau de bord.) Merci d'avance. ![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif) | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
tchoupi13 A fond intégral
![A fond intégral A fond intégral](https://2img.net/i/itest/ranks/default/default6.gif)
![tchoupi13](https://2img.net/u/3415/11/58/01/avatars/1017-63.jpg)
Nombre de messages : 3731 Age : 52 Localisation : 13 Date d'inscription : 31/10/2010
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Raccord distributeur de freinage Lun 13 Oct 2014 - 20:48 | |
| Je dirais celui du haut | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
MIKE 50 Mr Pan-Bagnat huile d'olive jaune sirius
![MIKE 50](https://2img.net/u/3415/11/58/01/avatars/1075-13.jpg)
Nombre de messages : 8652 Age : 74 Localisation : NORMAND / MARTEGAL Ma voiture : RALLYE 1 1977- RALLYE 1 1978 KIT SRT Date d'inscription : 17/12/2010
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Raccord distributeur de freinage Lun 13 Oct 2014 - 20:53 | |
| Avec le témoin "break" comme moi (seconde photo) il te faut l'émetteur tandem (double circuit répartiteur) ![Raccord distributeur de freinage Pedali13](https://i.servimg.com/u/f39/16/00/23/12/pedali13.jpg) | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
SRT35 Crêpes, cidre, pluie...
![Crêpes, cidre, pluie... Crêpes, cidre, pluie...](https://2img.net/i/itest/ranks/default/default6.gif)
![SRT35](https://2img.net/u/3415/11/58/01/avatars/1611-78.jpg)
Nombre de messages : 5360 Age : 39 Date d'inscription : 11/04/2012
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Raccord distributeur de freinage Lun 13 Oct 2014 - 21:39 | |
| sur le 1er en haut, il n'y a pas la prise pour brancher le fil dessus donc ce serait celui qu'il te faut . _________________ ![Raccord distributeur de freinage Img_7111](https://i.servimg.com/u/f11/17/21/95/87/img_7111.jpg) | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Papadoce Une propulsion sinon rien !!!!
![Une propulsion sinon rien !!!! Une propulsion sinon rien !!!!](https://2img.net/i/itest/ranks/default/default6.gif)
![Papadoce](https://2img.net/u/3415/11/58/01/avatars/1431-42.jpg)
Nombre de messages : 2351 Age : 65 Localisation : Chateau Thierry Date d'inscription : 23/09/2011
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Raccord distributeur de freinage Lun 13 Oct 2014 - 22:11 | |
| Merci pour vos réponses rapides!!! Je pense que celui du haut est pour un simple circuit de freinage. Il n'y a qu'une arrivée par le bas, les deux sorties face à face du haut vont vers les deux étriers avant et la troisième sortie vers les étriers arrières. Moi, j'ai un émetteur tandem comme celui de Mike mais je n'ai pas de témoin "breack" au tableau de bord. Existe t'il un troisième modèle? | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
MIKE 50 Mr Pan-Bagnat huile d'olive jaune sirius
![MIKE 50](https://2img.net/u/3415/11/58/01/avatars/1075-13.jpg)
Nombre de messages : 8652 Age : 74 Localisation : NORMAND / MARTEGAL Ma voiture : RALLYE 1 1977- RALLYE 1 1978 KIT SRT Date d'inscription : 17/12/2010
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Raccord distributeur de freinage Lun 13 Oct 2014 - 22:24 | |
| | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
MIKE 50 Mr Pan-Bagnat huile d'olive jaune sirius
![MIKE 50](https://2img.net/u/3415/11/58/01/avatars/1075-13.jpg)
Nombre de messages : 8652 Age : 74 Localisation : NORMAND / MARTEGAL Ma voiture : RALLYE 1 1977- RALLYE 1 1978 KIT SRT Date d'inscription : 17/12/2010
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Raccord distributeur de freinage Lun 13 Oct 2014 - 22:30 | |
| | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Papadoce Une propulsion sinon rien !!!!
![Une propulsion sinon rien !!!! Une propulsion sinon rien !!!!](https://2img.net/i/itest/ranks/default/default6.gif)
![Papadoce](https://2img.net/u/3415/11/58/01/avatars/1431-42.jpg)
Nombre de messages : 2351 Age : 65 Localisation : Chateau Thierry Date d'inscription : 23/09/2011
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Raccord distributeur de freinage Lun 13 Oct 2014 - 22:39 | |
| Bien vu J.P., toujours à l’affût de tout!!! Mais est-ce le bon modèle? Sur la première annonce, Il mets bien dans l'annonce "pour les derniers modèles" Remarque, au pire, ![scratch](https://2img.net/i/fa/i/smiles/icon_scratch.png) je ne suis pas obligé de brancher la sonde. Sur la deuxième annonce , ça ressemble plus au schéma que j'avais mis plus haut, donc c'est bien du Rallye II aussi | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Yan du 99 Ca rentre pas dans le moule puis c'est tout
![Ca rentre pas dans le moule puis c'est tout Ca rentre pas dans le moule puis c'est tout](https://2img.net/i/itest/ranks/default/default6.gif)
![Yan du 99](https://2img.net/u/3415/11/58/01/avatars/2053-86.jpg)
Nombre de messages : 1933 Age : 53 Localisation : Luberon Date d'inscription : 26/08/2013
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Raccord distributeur de freinage Mar 14 Oct 2014 - 7:45 | |
| Le vendeur de la seconde annonce est sérieux et sympa, tu peut même l'appeler pour discuter Simca! Je recommande! | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Papadoce Une propulsion sinon rien !!!!
![Une propulsion sinon rien !!!! Une propulsion sinon rien !!!!](https://2img.net/i/itest/ranks/default/default6.gif)
![Papadoce](https://2img.net/u/3415/11/58/01/avatars/1431-42.jpg)
Nombre de messages : 2351 Age : 65 Localisation : Chateau Thierry Date d'inscription : 23/09/2011
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Raccord distributeur de freinage Mar 14 Oct 2014 - 20:34 | |
| En fait, aprés des recherches suplémentaires, ![study](https://2img.net/i/fa/i/smiles/icon_study.png) j'ai trouvé le schéma de rallye II à partir de 1977 (idem la Rallye I de Mike) ![Raccord distributeur de freinage Web_f113](https://i.servimg.com/u/f39/11/27/79/36/web_f113.jpg) et voici celui qu'il me faut, Rallye II de 1974 à 1976 ![Raccord distributeur de freinage Web_f112](https://i.servimg.com/u/f39/11/27/79/36/web_f112.jpg) Finalement en prenant celui-ci, ça devrait le faire. ![Raccord distributeur de freinage Web_fr12](https://i.servimg.com/u/f39/11/27/79/36/web_fr12.jpg) A condition que le filetage de la sonde "témoin de freinage" soit le même que celui des tuyaux. C'est pas gagné, je regarde ça au plus vite. ![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png) | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
bernardbracame INGENIEUR SIMCA COMPETITION
![INGENIEUR SIMCA COMPETITION INGENIEUR SIMCA COMPETITION](https://2img.net/i/itest/ranks/stars/stars14.gif)
![bernardbracame](https://2img.net/u/3415/11/58/01/avatars/95-26.jpg)
Nombre de messages : 3326 Age : 76 Localisation : montoir'''''44 Ma voiture : skoda felicia 1300 FAK5( KIT RALLYE BASIQUE EVO10 Date d'inscription : 06/02/2009
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: montage tuyeaux de freins Mar 14 Oct 2014 - 21:25 | |
| ![scratch](https://2img.net/i/fa/i/smiles/icon_scratch.png) bonsoir a tous! pour adapter le circuit double en remplacement du simple, je prefere monter le circuit AR A PARTIR DU mc( SORTIE BANJO DU BOUT ) et rajouter un suport pour l'interupteur de stop sur le pedallier ! le systeme premier double circuit avec contacteur sur le T sous caisson avant (different du simple circuit)est a proscrire car le contacteur peut se mettre en court circuit (a la masse ) a travers le liquide de frein ce qui le fait bouillir! (ça m'est arrivè et j'ai cherchè longtemps jusqu'a ce que mon epouse ma demande : pourquoi tes stops sont'ils allumès ? alors que j'etais descendu de la mille : aussitot la lumiere s'eclaire dans mon cerveau; je passe la main par le regard de l'ancien boitier ,et la contacteur bouillant! d'autre part le bidule qui avertit d'une perte de pression sur un circuit devient poreux entre les circuits (joints thoriques HS! )et la plus de double circuit! n'oubliez pas que tout cela a 40ans | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Papadoce Une propulsion sinon rien !!!!
![Une propulsion sinon rien !!!! Une propulsion sinon rien !!!!](https://2img.net/i/itest/ranks/default/default6.gif)
![Papadoce](https://2img.net/u/3415/11/58/01/avatars/1431-42.jpg)
Nombre de messages : 2351 Age : 65 Localisation : Chateau Thierry Date d'inscription : 23/09/2011
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Raccord distributeur de freinage Mar 14 Oct 2014 - 22:40 | |
| Merci pour ce complément d'information Bernard, Donc, si j'ai bien tout compris. Branchement comme sur le schéma 74 à 76 sauf interrupteur de stop sur le pédalier et bouchon à la place du contacteur sur le raccord qui devient par le fait un simple Té. | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
MIKE 50 Mr Pan-Bagnat huile d'olive jaune sirius
![MIKE 50](https://2img.net/u/3415/11/58/01/avatars/1075-13.jpg)
Nombre de messages : 8652 Age : 74 Localisation : NORMAND / MARTEGAL Ma voiture : RALLYE 1 1977- RALLYE 1 1978 KIT SRT Date d'inscription : 17/12/2010
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Raccord distributeur de freinage Mar 14 Oct 2014 - 22:51 | |
| | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Papadoce Une propulsion sinon rien !!!!
![Une propulsion sinon rien !!!! Une propulsion sinon rien !!!!](https://2img.net/i/itest/ranks/default/default6.gif)
![Papadoce](https://2img.net/u/3415/11/58/01/avatars/1431-42.jpg)
Nombre de messages : 2351 Age : 65 Localisation : Chateau Thierry Date d'inscription : 23/09/2011
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Raccord distributeur de freinage Mar 14 Oct 2014 - 22:57 | |
| Merci pour la photo du contacteur sur le pédalier Mike. Support de contacteur qu'il va falloir que je fabrique. | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
totoledingue Mado la Niçoise
![totoledingue](https://2img.net/u/3415/11/58/01/avatars/134-63.gif)
Nombre de messages : 12145 Age : 37 Localisation : Au pérou Ma voiture : simca rallye 2 GROUPE 2 1976, Simca rallye 2 kitée srt 77 VHC MAXI Gr2, Simca rallye 2 Compresseur JC VAUCARD vhc MAXI Gr5 Date d'inscription : 09/03/2009
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Raccord distributeur de freinage Mer 15 Oct 2014 - 0:02 | |
| Moi j'ai mis le T direct comme ça plus de probleme ... _________________ ![Raccord distributeur de freinage Signat10](https://i.servimg.com/u/f68/14/35/94/48/signat10.png) lord panbagna | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
GuillaumeT A fond intégral
![A fond intégral A fond intégral](https://2img.net/i/itest/ranks/default/default6.gif)
![GuillaumeT](https://2img.net/u/3415/11/58/01/avatars/107-54.jpg)
Nombre de messages : 1108 Age : 45 Localisation : Calvados Date d'inscription : 18/02/2009
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Raccord distributeur de freinage Mer 15 Oct 2014 - 7:47 | |
| +1 avec toto. Je pars depuis le maître MC avec un tuyau pour l'avant et l'autre pour l'arrière. Un T au bout de ces tuyaux pour rejoindre les étriers. Pour le fonctionnement des feus "stop", +1 avec Bernard (directement sur le pédalier) | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
tchoupi13 A fond intégral
![A fond intégral A fond intégral](https://2img.net/i/itest/ranks/default/default6.gif)
![tchoupi13](https://2img.net/u/3415/11/58/01/avatars/1017-63.jpg)
Nombre de messages : 3731 Age : 52 Localisation : 13 Date d'inscription : 31/10/2010
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Raccord distributeur de freinage Mer 15 Oct 2014 - 8:55 | |
| J'ai fait aussi le montage conseillé par Bernard, le T sur l'avant et circuit arrière direct! Par contre je ne sais pas si ça vient de là mais j'ai eu du mal à purger...
| |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
MIKE 50 Mr Pan-Bagnat huile d'olive jaune sirius
![MIKE 50](https://2img.net/u/3415/11/58/01/avatars/1075-13.jpg)
Nombre de messages : 8652 Age : 74 Localisation : NORMAND / MARTEGAL Ma voiture : RALLYE 1 1977- RALLYE 1 1978 KIT SRT Date d'inscription : 17/12/2010
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Raccord distributeur de freinage Mer 15 Oct 2014 - 13:47 | |
| La patte équerre soudée pour le contacteur ![Raccord distributeur de freinage Pedali14](https://i.servimg.com/u/f39/16/00/23/12/pedali14.jpg) | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Papadoce Une propulsion sinon rien !!!!
![Une propulsion sinon rien !!!! Une propulsion sinon rien !!!!](https://2img.net/i/itest/ranks/default/default6.gif)
![Papadoce](https://2img.net/u/3415/11/58/01/avatars/1431-42.jpg)
Nombre de messages : 2351 Age : 65 Localisation : Chateau Thierry Date d'inscription : 23/09/2011
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | |
![Aller en bas](https://2img.net/i/empty.gif) | |
Papadoce Une propulsion sinon rien !!!!
![Une propulsion sinon rien !!!! Une propulsion sinon rien !!!!](https://2img.net/i/itest/ranks/default/default6.gif)
![Papadoce](https://2img.net/u/3415/11/58/01/avatars/1431-42.jpg)
Nombre de messages : 2351 Age : 65 Localisation : Chateau Thierry Date d'inscription : 23/09/2011
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Raccord distributeur de freinage Mar 9 Déc 2014 - 20:15 | |
| Hier soir, nouvelle déconvenue. Aprés avoir fait et mis en place la patte sur le pédalier, peint l'ensemble, ![Raccord distributeur de freinage Web_ra53](https://i.servimg.com/u/f39/11/27/79/36/web_ra53.jpg) ![Raccord distributeur de freinage Web_ra54](https://i.servimg.com/u/f39/11/27/79/36/web_ra54.jpg) je le mets en place et..... ça passe pas dans la caisse. Ce n'est pas le bon pédalier, il ne convient pas pour un émetteur double circuit. Question? Il y a t'il une possibilité de modif? Y a au moins 25 mm de différence. Sinon, je n'ai plus qu'a me mettre en quête du pédalier qui va bien. ![Crying or Very sad](https://2img.net/i/fa/i/smiles/icon_cry.gif) | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Papadoce Une propulsion sinon rien !!!!
![Une propulsion sinon rien !!!! Une propulsion sinon rien !!!!](https://2img.net/i/itest/ranks/default/default6.gif)
![Papadoce](https://2img.net/u/3415/11/58/01/avatars/1431-42.jpg)
Nombre de messages : 2351 Age : 65 Localisation : Chateau Thierry Date d'inscription : 23/09/2011
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Raccord distributeur de freinage Sam 20 Déc 2014 - 22:46 | |

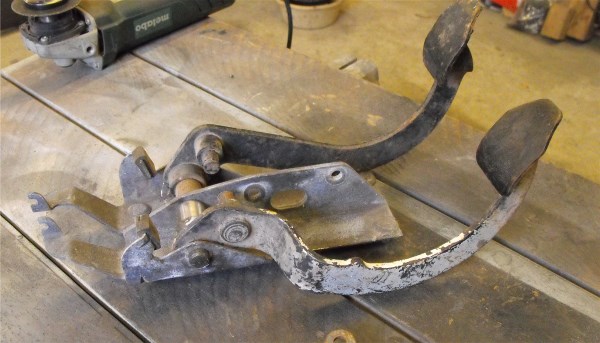

| Et bien voila, j'ai réceptionné aujourd'hui le pédalier nouveau qui va bien. ![Raccord distributeur de freinage Web_ra67](https://i.servimg.com/u/f39/11/27/79/36/web_ra67.jpg) J'ai dépointé la patte de mon ancien et ressoudé sur le nouveau qui n'en était pas pourvu. ![Raccord distributeur de freinage Web_ra68](https://i.servimg.com/u/f39/11/27/79/36/web_ra68.jpg) Petit à petit, on va finir par y arriver. | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Papadoce Une propulsion sinon rien !!!!
![Une propulsion sinon rien !!!! Une propulsion sinon rien !!!!](https://2img.net/i/itest/ranks/default/default6.gif)
![Papadoce](https://2img.net/u/3415/11/58/01/avatars/1431-42.jpg)
Nombre de messages : 2351 Age : 65 Localisation : Chateau Thierry Date d'inscription : 23/09/2011
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Raccord distributeur de freinage Mar 23 Déc 2014 - 20:53 | |
| Comme on peut le voir sur la photo précédente, ce pédalier est pourvu de trois vis soudées. Est-ce la quatrième doit l'être sur la caisse? J'ai vu des photos de coffre avec 3 écrous apparents et d'autres avec seulement 2. ![scratch](https://2img.net/i/fa/i/smiles/icon_scratch.png) | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
MIKE 50 Mr Pan-Bagnat huile d'olive jaune sirius
![MIKE 50](https://2img.net/u/3415/11/58/01/avatars/1075-13.jpg)
Nombre de messages : 8652 Age : 74 Localisation : NORMAND / MARTEGAL Ma voiture : RALLYE 1 1977- RALLYE 1 1978 KIT SRT Date d'inscription : 17/12/2010
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Raccord distributeur de freinage Mar 23 Déc 2014 - 21:09 | |
| En effet le quatrième est fixe sur la caisse pour faciliter la mise en place du pédalier à partir de l'habitacle ![Raccord distributeur de freinage Joue_s10](https://i.servimg.com/u/f39/16/00/23/12/joue_s10.jpg) | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
MIKE 50 Mr Pan-Bagnat huile d'olive jaune sirius
![MIKE 50](https://2img.net/u/3415/11/58/01/avatars/1075-13.jpg)
Nombre de messages : 8652 Age : 74 Localisation : NORMAND / MARTEGAL Ma voiture : RALLYE 1 1977- RALLYE 1 1978 KIT SRT Date d'inscription : 17/12/2010
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Raccord distributeur de freinage Mar 23 Déc 2014 - 21:16 | |
| | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Papadoce Une propulsion sinon rien !!!!
![Une propulsion sinon rien !!!! Une propulsion sinon rien !!!!](https://2img.net/i/itest/ranks/default/default6.gif)
![Papadoce](https://2img.net/u/3415/11/58/01/avatars/1431-42.jpg)
Nombre de messages : 2351 Age : 65 Localisation : Chateau Thierry Date d'inscription : 23/09/2011
![Raccord distributeur de freinage Empty](https://2img.net/i/empty.gif) | Sujet: Re: Raccord distributeur de freinage Mar 23 Déc 2014 - 22:21 | |
| Merci Jean Pierre. | |
|
