Carter cloisonné

Même question "tchoupy" (MP) merci pour le scanne

Bonsoir tout le monde!

Je le dis une fois encore c'est une EBAUCHE que vous avez vus comme moi en position dans un fond de carter qui lui même était posé par terre...

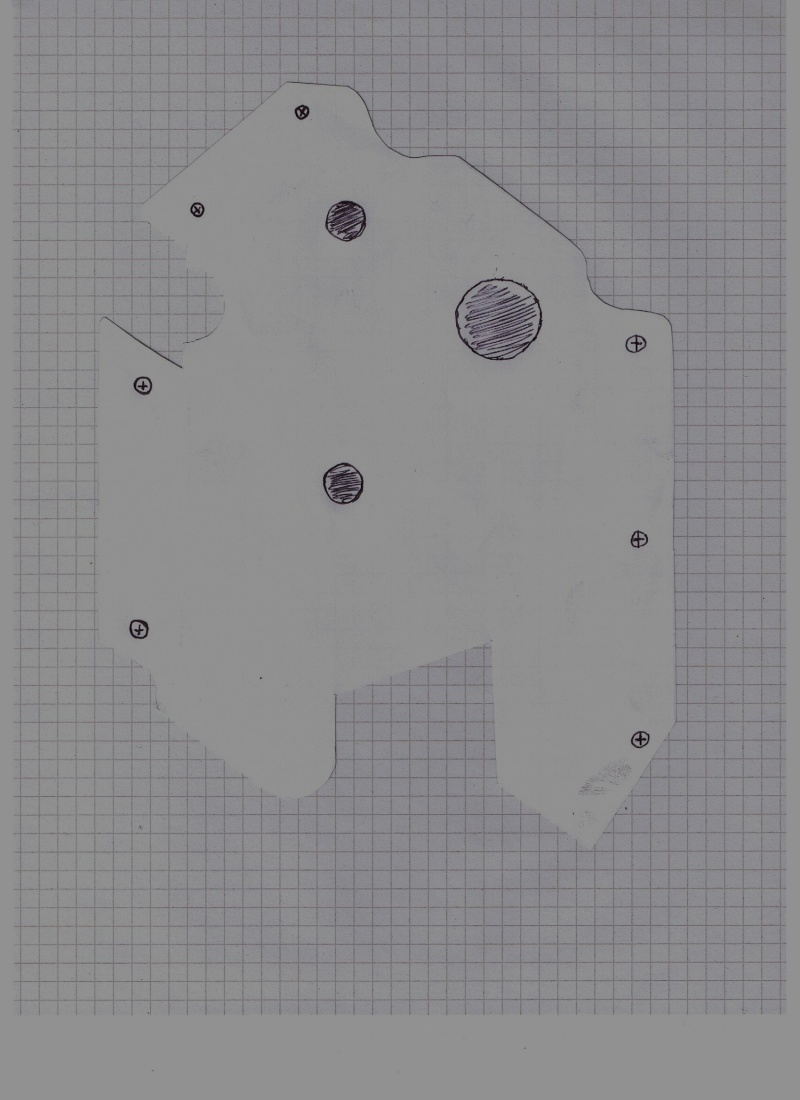

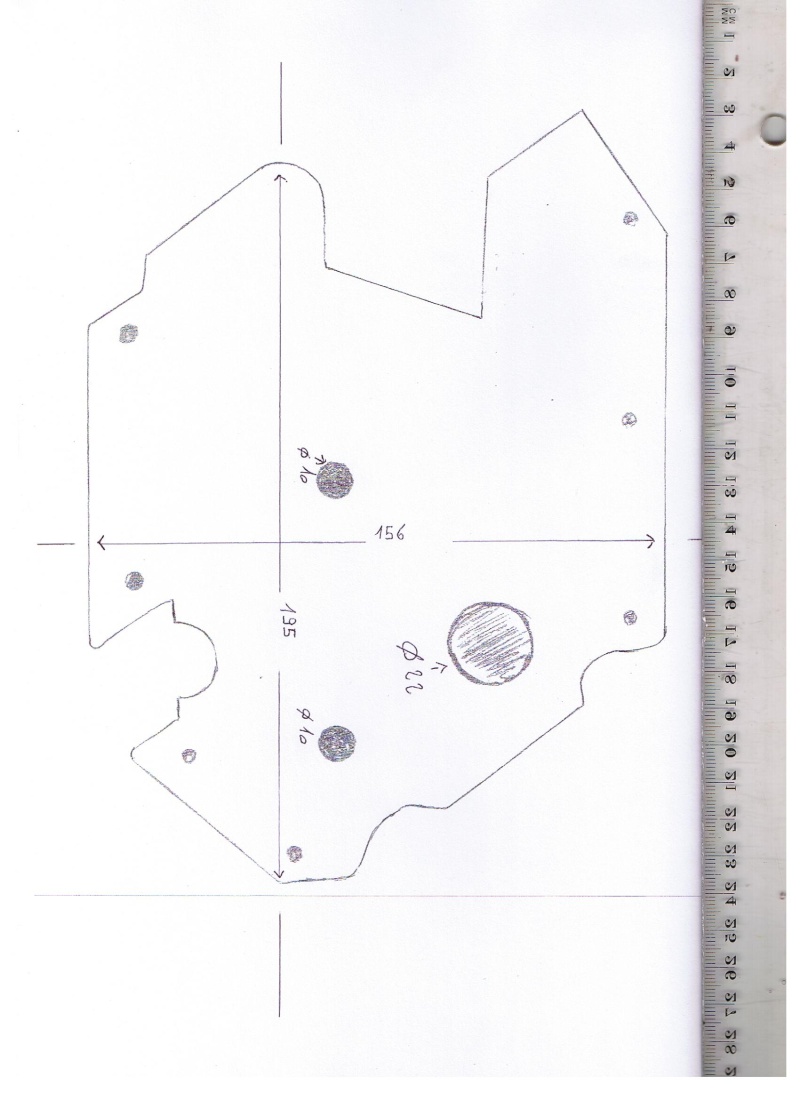

Je vous remet un scanner avec des cotes il faut en faire un en papier le présenter dans son carter voir comment cela passe ou pas en situation, réfléchir à comment le demonter, si on peut le méttre en fixe (je préfererai), voir le passage de jauge, réfléchir encore à comment l'améliorer, savoir comment et pourquoi c'est fait, se retailler un gabarit perso, j'oubliai savoir à quoi servent les deux petit trous le gros c'est la jauge je pense, ensuite pour les trous de fixations c'est à chacun de trouver sa méthode j'ai bien aimé les inserts de sam 70 d'ailleurs je suis passé en quincaillerie en prendre pour voir j'ai des m6 pour le coup!

Autre chose perso je pense me la faire en galva de 0.6 comme la cloison du fond!

A vous de faire les votres tout le monde attend les photos maintenant
Autre chose vérification faite oui c'est pas vraiment la bonne échelle qui sort en imprimant le papier à carreaux c'est 0.5 cm le carré bien sur!
Le mieux pour faire ça c'est d'avoir le carter sous la main et le bloc ouvert pas loin!

Bonne découpe a+

Même! pourquoi un trou de jauge rond! Alors c'est vrai ça pourquoi ?

Voila en faisant plutot ça, on reduit les trous de fixations déja!






Aprés il faut encore voir avec le bloc, la jauge, de là voir si on peut gagner coté crepine mais pas trop quant même
A voir!

MERCI!
Je vais essayer de faire comme toi...

Voilà deux trois photos de plus, stop
le tout est fixé maté stop
et la plaque est en galva de 0.6. stop

Si besoin de plus d'infos me contacter... stop!

Je parlais d'un  système en fibre de verre ... Qui  n'est pas plat , qui est bombé , faisant en sorte une forme de chapeau , ou cloche .Dans mes souvenirs, il remontait bien vers la fixation de la crépine .
J'avais récupéré cela sur un moteur faisant du circuit SRT . Mais depuis , je ne mets pas la main dessus .
Sur le sujet (merci yan 99) je pense que tous les systèmes sont en métal , j'avais regardé avant .
Un membre   du sud ouest m'a proposé un moule depuis (merci aussi )Je me rabattrais sur un système métal , si je ne trouve pas de moule fibre de verre .Il y a ici assez d'infos je pense Merci à tous .

Etant en congé je reprend ma restau et je viens de lire les sujets concernant cette tole anti dejaugeage . Il y a quelques temps il me semble avoir lu un post sur cette plaque en fibre que l'on pouvait trouver chez un fournisseur mais je ne sais plus lequel ? J'ai regardé MC Racing , rien .

Merci

André roux en possède quelques unes en fibre
