Les calibres pour régler la profondeur du pignon d'attaque

Salut à tous,

Voilà des années que je cherche ce satané calibre. Une idée à germer dans mon esprit avec une info trouvée sur le couple 9x31 reproduit par Frank Breidenstein pour les R3. Distance 79mm. En cherchant un peu, j'ai recoupé l'info avec un post de OlivierErtrois.

J'ai donc fait mon propre calibre. En voici des photos et les cotes pour pouvoir le réaliser vous-même.

Les plans :



Il est donc constitué de 2 parties principales :

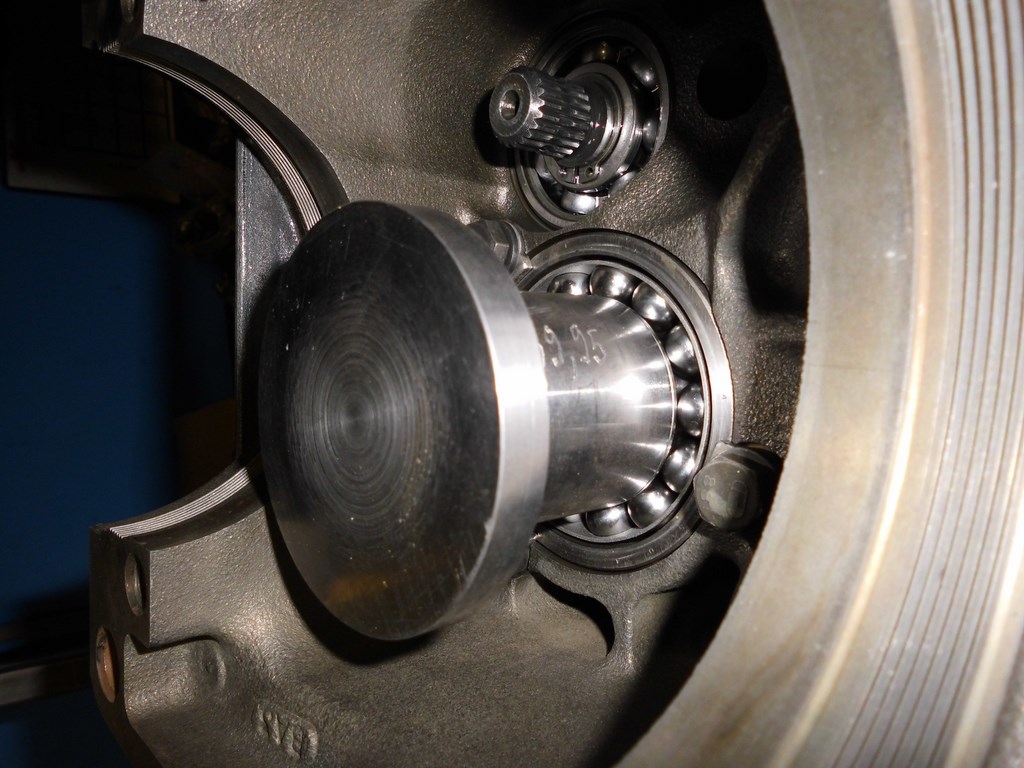

- un faux pignon dont la hauteur est connue (58 mm) et qui permet de mesurer la distance entre la face d'appui du roulement et l'axe de rotation du différentiel.



La "rondelle" sert à bien maintenir les 2 cages du roulement pressées l'une contre l'autre.

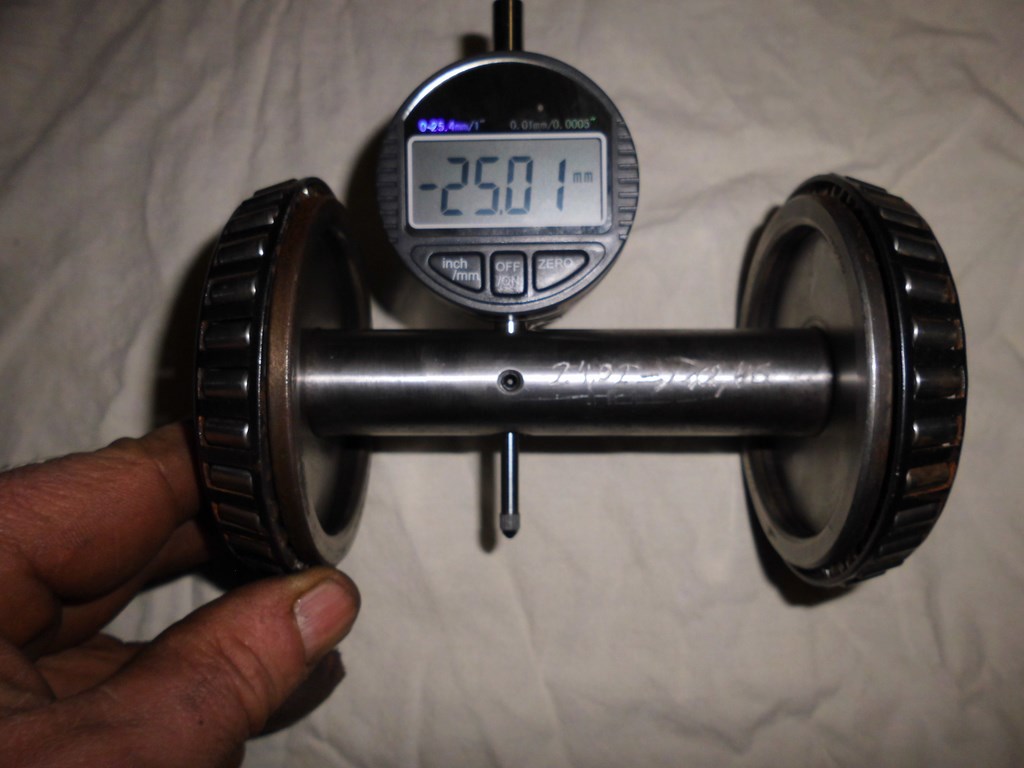

- un axe pressé dans 2 rondelles autour desquelles seront montés 2 roulements de différentiel et qui servira à porter le comparateur (maintenu dans le trou par la vis de pression).



Utilisation :

Commencer par zéroter le comparateur (en mettant le touchau à fleur du trou)



Monter l'axe en lieu et place du différentiel (roulements + Chapeau + vis)



Rechercher la distance minimum en faisant osciller l'axe.



La rondelle est alors de 79 - 58 - 12,5 (demi diamètre de l'axe) - valeur lue au comparateur + ou - la valeur de la correction de taille gravée sur le pignon d'attaque. Cela donne une valeur entre 0,9 et 1,40 mm.

Il n'y a plus qu'à trouver une rondelle de bonne épaisseur ou rectifier une plus épaisse.

@+,

Jean

Super
un vrai travail de pros

A oui la t’es sûr de trouver la bonne dès le début ! Bravo

N’étant pas équipé de la sorte , je le fais à la peinture sur la denture, ça marche mais 3 fois plus long ...

Bonjour à tous,
Voici les plans côtés des pièces de réglage de pont SIMCA 1000 mesuré sur l'exemplaire de la CAAPY.





A1000calement

Denis ...cela fait "belle lurette"...que l'on ne "mesure" (par comparaison)plus la rugosité (état de surface)par les triangles
Mais pae par le symbole proche de "racine carré"
......Mais c'est vrai, que les dessins simca...datent maintenant !!!!!!!
Tu donne un dessin comme cela à un gamin de 25 ans...il se gratte la tête
Amicalement

Salut Gérard,
C'est pas un dessin SIMCA, mais je l'ai fait de mes mains en 2005, avec mes connaissance littéraires de 1969. Mais il semble que tu ais quand même compris .
Et si le gamin de 25 ans qui se gratte la tête est intelligent, il posera des questions.
A1000calement

Il est vrai que très peu de personnes se préoccupent de ce réglage .. en competition il ne Faut rien laisser au hasard , elles sont déjà assez fragiles comme ça. Le problème reste l’outillage. Mais la peinture et les essaient font le job . C’est juste très long.
