 ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3  Suivant
AuteurMessage
MIKE 50
Mr Pan-Bagnat en longues portées miches
avatar

Masculin Nombre de messages : 6274
Age : 67
Localisation : NORMAND / MARTEGAL
Ma voiture : RALLYE 1 de 1977- RALLYE 1 1978 en rénovation
Date d'inscription : 17/12/2010

MessageSujet: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Sam 7 Mar 2015 - 20:32

Voilà pour moi j'ai fait le montage
Je vous donnerais des nouvelles du rendement, suite à la "A la Montée Historique" de ce dimanche

Modifications a faire sur le pignon entrainement

Le diamètre orifice goupille fendue étant de +/- 4 mm sur le doigt d'allumeur, il est nécessaire de repercer celui du pignon qui est de +/- 3,5 mm
J'ai mis en place une goupille fendue de +/- 4,75 mm

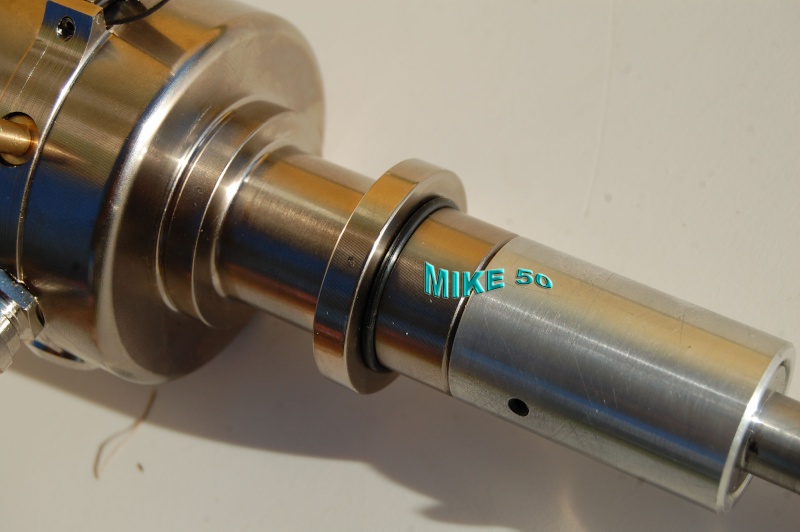

ÉTANCHÉITÉ
J'ai placé un joint torique de +/- 1,8 mm pour assurer une étanchéité, car cet allumeur n'en est pas pourvu





RACCORDEMENTS ÉLECTRIQUES



BOBINE BOSCH
Avant de faire tout essais réglage "LED VERTE" il ne faut pas brancher le FIL NOIR

Le FIL BLEU c'est une masse à prendre sur la caisse
Le FIL ROUGE sur le +
Le FIL GRIS (repère gris) de la bobine allumeur d'origine c'est le + après contact et brancher sur la borne + (avec le Fil Rouge)
Le FIL NOIR (Double cosse) de la bobine allumeur d'origine est à brancher sur la borne opposée

Après essai calage et allumage repère de la "LED VERTE" bloquer l'écrou de la patte de fixation allumeur

Le FIL NOIR, maintenant il est à brancher sur la borne avec "Le FIL NOIR (Double cosse)" car c'est le compte tours




INVERSION DES COURBES "Route et Montagne"


Le FIL JAUNE sert à cela
Pour moi j'ai placé un inter inversion (marche / arrêt) dans l'habitacle sous le tableau de bord
J'ai ramené le fil jaune à une borne de cet inter et l'autre borne raccordée à la masse tableau de bord




MAINTENANT C'EST A VOUS
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jpv
A fond intégral
A fond intégral
avatar

Masculin Nombre de messages : 799
Age : 48
Localisation : saint ferreol d'auroure
Date d'inscription : 02/10/2011

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Dim 8 Mar 2015 - 8:41

toujours impeccable tes montages, et très détaillé, merci pour le partage,
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jpv.jimdo.com/
MIKE 50
Mr Pan-Bagnat en longues portées miches
avatar

Masculin Nombre de messages : 6274
Age : 67
Localisation : NORMAND / MARTEGAL
Ma voiture : RALLYE 1 de 1977- RALLYE 1 1978 en rénovation
Date d'inscription : 17/12/2010

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Dim 8 Mar 2015 - 20:45

Vous voulez mon avis coté rendement !!!!!!!!!!!!!!
Ce jour j'ai participé à la "Cote Historique de Saint Cézaire" (06)
Et bien dépêchez vous de le monter
Sur la courbe "Montagne" (Fil jaune) c'est le coup de pied
Heureusement qu'il y a rupture au delà de 7000 tours
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gege73
Débutant
Débutant
avatar

Masculin Nombre de messages : 19
Age : 44
Localisation : Mougins
Ma voiture : SIMCA 1005 LS LUXE
Date d'inscription : 26/02/2015

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Dim 8 Mar 2015 - 21:23

Je confirme j'étais en spectateur avec mon fils et Mike montait fort !
Le moteur respirait et en demandait, vraiment belle performance.
Durant la course de cote sont montées une R2, puis la R1 de notre ami et une R3. La Rallye 1 de Mike était vraiment proche des perfos de la R2.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
MIKE 50
Mr Pan-Bagnat en longues portées miches
avatar

Masculin Nombre de messages : 6274
Age : 67
Localisation : NORMAND / MARTEGAL
Ma voiture : RALLYE 1 de 1977- RALLYE 1 1978 en rénovation
Date d'inscription : 17/12/2010

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Dim 8 Mar 2015 - 21:42

Merci Gérald mais la RALLYE 2 c'est quand même un petit 1600
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Elfeharfadet
A fond intégral
A fond intégral
avatar

Masculin Nombre de messages : 257
Age : 31
Localisation : Melun (77)
Ma voiture : Simca 1000 Bertone x2 - Peugeot 104 x7
Date d'inscription : 05/08/2014

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Lun 9 Mar 2015 - 8:25

Tu as utilisé les courbes fournies avec ??
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
MIKE 50
Mr Pan-Bagnat en longues portées miches
avatar

Masculin Nombre de messages : 6274
Age : 67
Localisation : NORMAND / MARTEGAL
Ma voiture : RALLYE 1 de 1977- RALLYE 1 1978 en rénovation
Date d'inscription : 17/12/2010

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Lun 9 Mar 2015 - 10:30

Oui je garde les courbes paramétrées
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JP
A fond intégral
A fond intégral
avatar

Masculin Nombre de messages : 1045
Age : 68
Localisation : Quercy
Ma voiture : Simca Rallye 2 Kit SRT
Date d'inscription : 06/10/2010

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Lun 9 Mar 2015 - 12:07

Chapeau Mike,
et merci pour la mise en commun de ton "petit bricolage" !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
marcel45
Toujours à l'attaque
Toujours à l'attaque
avatar

Masculin Nombre de messages : 101
Age : 72
Localisation : Loiret
Ma voiture : 1200 S de 68 et rallye 2 de 76
Date d'inscription : 30/07/2012

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Lun 9 Mar 2015 - 19:36

Salut Mike,
Excellente démonstration ! Sauf que dans ton montage, tu as passé sous silence le montage de la pièce cylindrique (manchon) qui vient sous l'épaulement du corps de l'allumeur ?
Est-ce qu'il y a un risque de casse ?  scratch j'ai monté l'allumeur sans cette pièce ajoutée.
Quant au fil jaune, je l'ai mis de côté. C'est pour les fanas de compétition.
En tous cas, ça marche fort!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
MIKE 50
Mr Pan-Bagnat en longues portées miches
avatar

Masculin Nombre de messages : 6274
Age : 67
Localisation : NORMAND / MARTEGAL
Ma voiture : RALLYE 1 de 1977- RALLYE 1 1978 en rénovation
Date d'inscription : 17/12/2010

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Lun 9 Mar 2015 - 21:27

Il n'y a aucun risque mais j'ai voulu faire comme Daniel "SIMCAHS", car je trouvais la surface guide appui à l'intérieur du carter distribution, un peu courte +/- 25 mm en comparaison de l'allumeur d'origine
Ci dessous ce que j'ai mis dans mon poste rénovation de la RALLYE 1

MIKE 50 a écrit:
SUITE MONTAGE

Confection et montage entretoise alu (longueur = Portée interne carter distribution) avec vis pointeau BTR de blocage
Si vous voulez faire la même chose "Surtout ne la collez pas" car sur le doigt de cet allumeur, il y a une gorge de huilage aboutissant à un petit orifice "huilage axial"
Pour obtenir la seconde courbe (Montagne) sans intervertir les fils sur la bobine, j'ai placé un interrupteur sous le tableau de bord en y connectant le "Fil Jaune" d'un côté et de l'autre la masse





Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Bébiss
A fond intégral
A fond intégral
avatar

Masculin Nombre de messages : 323
Age : 34
Localisation : Côte d'azur
Ma voiture : Rallye 1 - 1973 / 205 Rallye - 1988
Date d'inscription : 23/03/2014

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Mer 11 Mar 2015 - 13:22

Super sympa ce petit tuto de montage , comme d'hab au top !
Tu as pu faire quelques vidéos lors de la montée historique ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
phil88
A fond intégral
A fond intégral
avatar

Masculin Nombre de messages : 421
Age : 52
Localisation : vittel 88
Ma voiture : simca 1000 sr 1976 et simca 1000 spéciale 1975
Date d'inscription : 31/05/2014

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Dim 15 Mar 2015 - 18:35

Bonjour à tous

une petite question, le compte tours fonctionne bien avec cet allumeur ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
phil88
A fond intégral
A fond intégral
avatar

Masculin Nombre de messages : 421
Age : 52
Localisation : vittel 88
Ma voiture : simca 1000 sr 1976 et simca 1000 spéciale 1975
Date d'inscription : 31/05/2014

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Dim 15 Mar 2015 - 18:36

autre petite question, on garde la bobine d'origine ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CAMBOUIS 01
A fond intégral
A fond intégral


Masculin Nombre de messages : 1202
Age : 55
Localisation : neuville les dames 01400
Ma voiture : 1200s,1301s,4cv,996carrera2
Date d'inscription : 09/12/2013

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Dim 15 Mar 2015 - 19:17

pas de probleme avec le compte tours,pour la bobine c,est pas obligatoire mais conseiller,j,ai monter le mien sur la rallye3 sortie 200bornes aujourd,hui le moteur tourne vraiment bien,bon produit a conseiller,j,ai demonter mon multic
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JP
A fond intégral
A fond intégral
avatar

Masculin Nombre de messages : 1045
Age : 68
Localisation : Quercy
Ma voiture : Simca Rallye 2 Kit SRT
Date d'inscription : 06/10/2010

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Lun 16 Mar 2015 - 12:03

Bonjour CAMBOUIS 01,

Pour ta R3 sur ton moteur tout est R3 (AC, pignons, chaine distrib.) ou tu avais déjà modifié?

Si comme origine, as tu re-paramétré l'allumeur ou gardé les paramétrages livrés ?

Merci pour ta réponse.
JP
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CAMBOUIS 01
A fond intégral
A fond intégral


Masculin Nombre de messages : 1202
Age : 55
Localisation : neuville les dames 01400
Ma voiture : 1200s,1301s,4cv,996carrera2
Date d'inscription : 09/12/2013

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Lun 16 Mar 2015 - 20:45

pour le moment provisoir j,ai un 1300 avec aac rallye2,vilo et volant allegé,je suis appret faire un1407 avec culasse 38 32 aac 297 degres,mais les reglages de l,allumage ne devrais pas changer,a bientot
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
MIKE 50
Mr Pan-Bagnat en longues portées miches
avatar

Masculin Nombre de messages : 6274
Age : 67
Localisation : NORMAND / MARTEGAL
Ma voiture : RALLYE 1 de 1977- RALLYE 1 1978 en rénovation
Date d'inscription : 17/12/2010

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Lun 6 Avr 2015 - 21:42

Et alors !!!!!!!!...............Vous en êtes où ??????????
Ceux qui ont acquits et montés cet allumeur ont ils des résultats à nous communiquer ????????
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
MIKE 50
Mr Pan-Bagnat en longues portées miches
avatar

Masculin Nombre de messages : 6274
Age : 67
Localisation : NORMAND / MARTEGAL
Ma voiture : RALLYE 1 de 1977- RALLYE 1 1978 en rénovation
Date d'inscription : 17/12/2010

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Mar 21 Avr 2015 - 21:35

ALORS PAS DE COMMENTAIRES ?????????????????

MIKE 50 a écrit:
Et alors !!!!!!!!...............Vous en êtes où ??????????
Ceux qui ont acquits et montés cet allumeur ont ils des résultats à nous communiquer ????????
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rallyebasse
A fond intégral
A fond intégral
avatar

Masculin Nombre de messages : 3125
Age : 55
Localisation : Belgique Heist o/d berg
Ma voiture : 1000 proto 1969 é R2 1974
Date d'inscription : 20/03/2010

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Mar 21 Avr 2015 - 22:28

pour moi se marche nikkel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
maréchal
A fond intégral
A fond intégral
avatar

Masculin Nombre de messages : 254
Age : 43
Localisation : ales
Ma voiture : rallye 2
Date d'inscription : 04/03/2010

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Sam 30 Jan 2016 - 14:42

Bonjour Mike 50, comme vous j'ai l'allumeur 123 mais je n'ai pas la courbe de rallye 3 !!!!

SOS !!!!!!!!!!!!!!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rallyebasse
A fond intégral
A fond intégral
avatar

Masculin Nombre de messages : 3125
Age : 55
Localisation : Belgique Heist o/d berg
Ma voiture : 1000 proto 1969 é R2 1974
Date d'inscription : 20/03/2010

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Sam 30 Jan 2016 - 14:51

Mp
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
maréchal
A fond intégral
A fond intégral
avatar

Masculin Nombre de messages : 254
Age : 43
Localisation : ales
Ma voiture : rallye 2
Date d'inscription : 04/03/2010

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Dim 7 Fév 2016 - 15:09

Hello !

Je suis toujours à la recherche de la courbe d'allumage de simca rallye 3!!!!!!!!!!!!!!!!!!!!!!!!!!!

Qui a cela dans ses archives, sur ma RTA je n'ai que la rallye 2.

Merci à tous de me venir en aide
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pascal
A fond intégral
A fond intégral
avatar

Masculin Nombre de messages : 259
Age : 47
Localisation : Gisors
Ma voiture : Simca 1000 rallye 2 de 1974
Date d'inscription : 12/08/2010

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Lun 8 Fév 2016 - 21:10

Bonjours,

Ou ressentez vous la différence sur vos moteurs avec cette allumeur ? La monté en régime plus rapide? Plus de tours? Un moteur avec plus de couple ?
Les courbes d'avance sont pour quel type de moteur?

Merci d'avance pour vos réponse :)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
KVSR2
Freine tard
Freine tard
avatar

Masculin Nombre de messages : 65
Age : 49
Localisation : Belgique
Ma voiture : 4 Rallye 2
Date d'inscription : 16/11/2008

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Mar 15 Mar 2016 - 3:06

Bonjour,

J'ai déjà monté le 123 ignition sur plusieurs moteur Simca R2 compétition ensemble avec la bobine rouge de Bosch sans la résistance.
IMPECABLE !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.simca-racing-team.be
marcel45
Toujours à l'attaque
Toujours à l'attaque
avatar

Masculin Nombre de messages : 101
Age : 72
Localisation : Loiret
Ma voiture : 1200 S de 68 et rallye 2 de 76
Date d'inscription : 30/07/2012

MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)   Jeu 31 Mar 2016 - 18:55

Bonsoir à tous,
Très satisfait du montage de l'allumeur programmable.
Tellement satisfait, qu'après avoir monté l'allumeur sur mon 1200S, j'ai monté le même sur ma rallye 2.
Les montées en régime sont fantastiques !! : :vv:  :
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)

Revenir en haut Aller en bas

ALLUMEUR ÉLECTRONIQUE 123 IGNITION (MON MONTAGE)
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Simca compétition :: Technique :: allumage-
Sauter vers:
