 Fabrication echappement bagheera 1600

Aller en bas
AuteurMessage
souzof
A fond intégral
A fond intégral
souzof

Masculin Nombre de messages : 610
Age : 31
Localisation : Gradignan. 33
Ma voiture : bagheera S 79 bagheera X 79 mercedes break e 300td golf 3 simca 1000 68
Date d'inscription : 18/12/2010

Fabrication echappement bagheera 1600 Empty
MessageSujet: Fabrication echappement bagheera 1600   Fabrication echappement bagheera 1600 Icon_minitimeMer 29 Juin 2011 - 11:37

Salut
Pour ceux qui ne savent pas , vu la position du moteur l echappement est exactement a l inverse de la rallye(sur la gauche)

Je veux en faire un en inox. Ce sera un 4/2/1. (3y)
Ce sera une config 1600
Le mieu serait que je mette un pot de moto(simple et propre) ou alors je fait 2 sorties ?
Des suggestions?
Merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bernardbracame
INGENIEUR SIMCA COMPETITION
INGENIEUR SIMCA COMPETITION
bernardbracame

Masculin Nombre de messages : 2887
Age : 71
Localisation : montoir'''''44
Ma voiture : skoda felicia 1300 FAK5( KIT RALLYE BASIQUE EVO10
Date d'inscription : 06/02/2009

Fabrication echappement bagheera 1600 Empty
MessageSujet: echappement    Fabrication echappement bagheera 1600 Icon_minitimeMer 29 Juin 2011 - 21:56

scratch bonsoir tes tubes pou fabriquation de vraient faire au moins 34/38 (c'est les dimentions du collecteur de la R3 pour evacuer les 103 cheveaux ) pour le pot de moto je n'y connait rien,mais il devra je pense provenir d'un engin de puissance a passer equivalente donc il faudrait savoir ce que ton 1600 est cencè sortir pour evaluer des tubes en raport (38/42 ..OU 40/44) les moteurs simca sont tres sensibles au diametre des collecteurs!! je laisse le sujet aux mains de specialistes !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
souzof
A fond intégral
A fond intégral
souzof

Masculin Nombre de messages : 610
Age : 31
Localisation : Gradignan. 33
Ma voiture : bagheera S 79 bagheera X 79 mercedes break e 300td golf 3 simca 1000 68
Date d'inscription : 18/12/2010

Fabrication echappement bagheera 1600 Empty
MessageSujet: Re: Fabrication echappement bagheera 1600   Fabrication echappement bagheera 1600 Icon_minitimeJeu 30 Juin 2011 - 9:49

Ok je ne connais rien a ce domaine , sur le collecteur d origine (4en 2 tout pourri) les conduits font 26 mm int env je crois et ensuite ca se relie en 2 tubes plus gros genre 40 qui vont vers le pot
J ai agrandi mes conduits de culasse et je pensais utiliser des tubes de 30 a32 (int) pour relier le 1au4 et le 2au3 ensuite je ferais partir 2 tubes (40/45) vers soit un pot maison avec 2 sorties soit vers un "Y" et un pot moto

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sapeur04
Toujours à l'attaque
Toujours à l'attaque
sapeur04

Masculin Nombre de messages : 106
Age : 58
Localisation : Digne les Bains
Ma voiture : R2 77, R2 77. Non c'est pas une erreur, y'en a bien 2 !
Date d'inscription : 29/04/2011

Fabrication echappement bagheera 1600 Empty
MessageSujet: Re: Fabrication echappement bagheera 1600   Fabrication echappement bagheera 1600 Icon_minitimeJeu 30 Juin 2011 - 21:45

L'idéal, pour un échappement, c'est que les tuyaux fassent en diamètre interne, le même diamètre que celui des soupapes en fait le diamètre maxi disponible au centre des sièges de soupapes et des conduits de culasse Inutile d'agrandir plus les conduits que ce diamètre là, ça ne servira qu'à ralentir les gaz. La puissance maxi sera gagnée avec un vrai 4 en un, les tubes tous de la même longueur. Là tu vas avoir besoin d'une bonne cintreuse ! Un mégaphone monté en sortie, avec une longueur calculée de tube de diamètre constant et une longueur de tube en forme de cône allongé (c'est tout cet ensemble, collecteur et mégaphone, que l'on appelle un échappement accordé) Sur route ouverte, à proscrire bien sur à cause du bruit, mais quel bruit !
Un silencieux de moto me semble un peu "juste" pour un 1600. si tu fabrique de toute pièce le collecteur, pourquoi ne pas te fabriquer aussi le silencieux ? Surtout que sur la Bagueera tu as toute la place que tu veux en transversal pour y loger un gros silencieux à absorbtion, sans chicanes ! Une grosse marmite, entrée des gaz d'un côté, un tube en tôle percée à l'intérieur, diamètre de la valeur du total des 4 tubes du collecteur, l'espace entre la marmite et le tube interne bourré de laine de roche incombustible, longueur maxi disponible en fonction de la place, une belle sortie selon tes goûts.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
souzof
A fond intégral
A fond intégral
souzof

Masculin Nombre de messages : 610
Age : 31
Localisation : Gradignan. 33
Ma voiture : bagheera S 79 bagheera X 79 mercedes break e 300td golf 3 simca 1000 68
Date d'inscription : 18/12/2010

Fabrication echappement bagheera 1600 Empty
MessageSujet: Re: Fabrication echappement bagheera 1600   Fabrication echappement bagheera 1600 Icon_minitimeMar 5 Juil 2011 - 10:08

Merci pour ta reponse tres complete
Je suis en soupapes de 29(origine) donc logiquement il me faudrait des tubes de 27-28interieur par contre il me faudrait quoi comme diametre de tubes pour relier ceux de 28?
(4en2)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bernardbracame
INGENIEUR SIMCA COMPETITION
INGENIEUR SIMCA COMPETITION
bernardbracame

Masculin Nombre de messages : 2887
Age : 71
Localisation : montoir'''''44
Ma voiture : skoda felicia 1300 FAK5( KIT RALLYE BASIQUE EVO10
Date d'inscription : 06/02/2009

Fabrication echappement bagheera 1600 Empty
MessageSujet: tubes    Fabrication echappement bagheera 1600 Icon_minitimeMar 5 Juil 2011 - 21:51

scratch bonsoir ,je pense que pour eviter de freiner les gaz ,il faut recalculer le diametre a partir de la surface de sortie des 2 de 28 soit 615mm2 x2 =1230 mm2 ce qui donne D40 en repartant du raccordement des 2 tubes acier apres collecteur fonte(la ou se raccorde le pot de bagh (qui vaut plus de 500e)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bernardbracame
INGENIEUR SIMCA COMPETITION
INGENIEUR SIMCA COMPETITION
bernardbracame

Masculin Nombre de messages : 2887
Age : 71
Localisation : montoir'''''44
Ma voiture : skoda felicia 1300 FAK5( KIT RALLYE BASIQUE EVO10
Date d'inscription : 06/02/2009

Fabrication echappement bagheera 1600 Empty
MessageSujet: collecteur    Fabrication echappement bagheera 1600 Icon_minitimeMar 5 Juil 2011 - 21:57

4 uubes de 28 interieur te font 50 en une sortie (reste a faire une belle tulipe)D50 [rand][/rand]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
souzof
A fond intégral
A fond intégral
souzof

Masculin Nombre de messages : 610
Age : 31
Localisation : Gradignan. 33
Ma voiture : bagheera S 79 bagheera X 79 mercedes break e 300td golf 3 simca 1000 68
Date d'inscription : 18/12/2010

Fabrication echappement bagheera 1600 Empty
MessageSujet: Re: Fabrication echappement bagheera 1600   Fabrication echappement bagheera 1600 Icon_minitimeMar 5 Juil 2011 - 22:29

nikel ca m'a l'air pas mal ca 56mm de diametre int en sortie.
par contre quand tu dis une tulipe , il faudrait que je fasse un pot a absorbtion comme le suggere sapeur?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bernardbracame
INGENIEUR SIMCA COMPETITION
INGENIEUR SIMCA COMPETITION
bernardbracame

Masculin Nombre de messages : 2887
Age : 71
Localisation : montoir'''''44
Ma voiture : skoda felicia 1300 FAK5( KIT RALLYE BASIQUE EVO10
Date d'inscription : 06/02/2009

Fabrication echappement bagheera 1600 Empty
MessageSujet: tulipe   Fabrication echappement bagheera 1600 Icon_minitimeMer 6 Juil 2011 - 22:36

jocolor bonsoir souzof;la tulipe c'est la partie qui envelope les quatre tubes et raccorde le tube unique de sortie vers l'echappement,il faut prevoir une tole en developpè qui entoure les 4 tubes de collecteur et se reduise a raccorder le tube sortie principale ou autre possibilitèe 4 coquilles prelevèes sur des tubes cintrès du diametre juste au dessus des celui des 4 sorties et raccordement a la sortie principale!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sapeur04
Toujours à l'attaque
Toujours à l'attaque
sapeur04

Masculin Nombre de messages : 106
Age : 58
Localisation : Digne les Bains
Ma voiture : R2 77, R2 77. Non c'est pas une erreur, y'en a bien 2 !
Date d'inscription : 29/04/2011

Fabrication echappement bagheera 1600 Empty
MessageSujet: Re: Fabrication echappement bagheera 1600   Fabrication echappement bagheera 1600 Icon_minitimeJeu 7 Juil 2011 - 20:00

Mince ! je t'avais fait un beau descriptif l'autre soir, aparament j'ai pas pensé à l'enregistrer ! Qu'à cela ne tienne, le voici : tout d'abord, à faire un pot autant faire un 4 en 1 c'est plus efficace qu'un 2Y. Pour un peu t'aider dans les dimentions voici celles du mien (origine : Barraquet) : Longueur de chaque tube : 750 mm

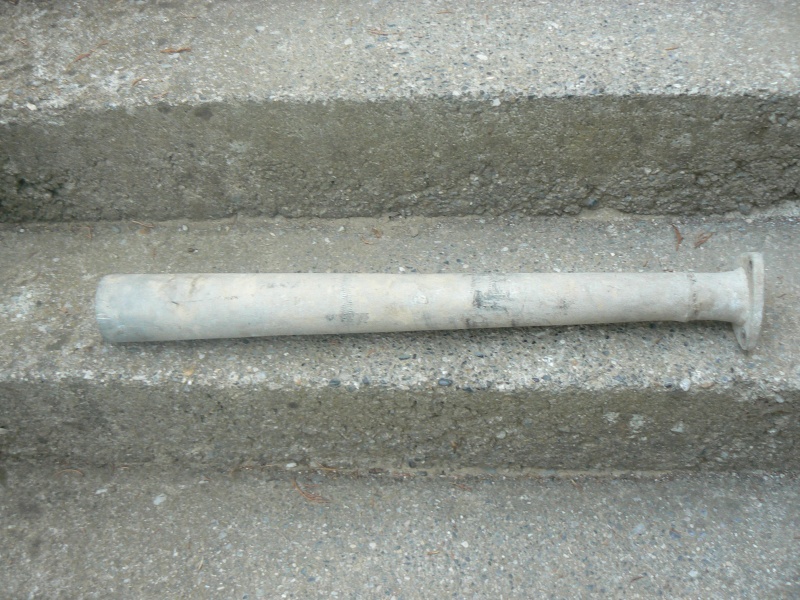

Diamètre ext : 35mm diamètre int 33 mm La tulipe fait 70 mm ext côté tubes, 50mm ext 48 mm int côté silencieux. Sa longueur est de 80 mm.

[img]http://www.simca-competition.com/Fabrication echappement bagheera 1600 P1110910[/img]
Comme tu peux le voir sur la photo, les coudes sont chiadés pour arriver tous au même endroit en faisant la même longueur ! D'ou l'utilité de bien définir à l'avance à quel endroit ils vont arriver et d'avoir une bonne cintreuse ainsi qu'un bon artiste pour s'en servir !
Our te donner une idée des coudes à faire faire aux tubes, tu peux t'aides de gros fil de fer en guise de gabarit.
Pour compléter ce descriptif, voici une photo du mégaphone à placer en sortie, mais pas pour rouler sur route ouverte malgré le bruit génial ! Les dimentions sont elles aussi calculées : Tube de diamètre constant au départ : 70 mm de long, 50 mm ext. La partie finale, en forme de cône, fait 580mm de long et 50 mm de diamètre ext en entrée, 70 mm de diamètre ext 68 mm de diamètre int en sortie.
[img]http://www.simca-competition.com/Fabrication echappement bagheera 1600 P1110911[/img]
Et voici un petit dessin du principe du silencieux à absorbtion :
[img]http://www.simca-competition.com/Fabrication echappement bagheera 1600 Silenc10[/img]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bbe
Débutant
Débutant


Masculin Nombre de messages : 24
Age : 54
Localisation : Belgique
Date d'inscription : 08/04/2009

Fabrication echappement bagheera 1600 Empty
MessageSujet: Re: Fabrication echappement bagheera 1600   Fabrication echappement bagheera 1600 Icon_minitimeJeu 7 Juil 2011 - 22:01

Il n'a pas la moitié de la place disponible sur cette photo entre le chassis et le bloc.
Ensuite comme il y a un silent bloc au centre, il faut partir vers la droite et descendre entre silent-bloc et pompe à huile. ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
souzof
A fond intégral
A fond intégral
souzof

Masculin Nombre de messages : 610
Age : 31
Localisation : Gradignan. 33
Ma voiture : bagheera S 79 bagheera X 79 mercedes break e 300td golf 3 simca 1000 68
Date d'inscription : 18/12/2010

Fabrication echappement bagheera 1600 Empty
MessageSujet: Re: Fabrication echappement bagheera 1600   Fabrication echappement bagheera 1600 Icon_minitimeJeu 7 Juil 2011 - 23:36

Super merci de ces explications. J ai un pot de bagh avec le collecteur d echappement du coup j ai un gabarit ou je peu un peu tricher
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sapeur04
Toujours à l'attaque
Toujours à l'attaque
sapeur04

Masculin Nombre de messages : 106
Age : 58
Localisation : Digne les Bains
Ma voiture : R2 77, R2 77. Non c'est pas une erreur, y'en a bien 2 !
Date d'inscription : 29/04/2011

Fabrication echappement bagheera 1600 Empty
MessageSujet: Re: Fabrication echappement bagheera 1600   Fabrication echappement bagheera 1600 Icon_minitimeVen 8 Juil 2011 - 7:41

Bbe, merci de ta remarque, n'ayant pas eu de Bagheera sous les yeux depuis très longtemps, j'ai peut-être été un peu optimiste sur la possibilité d'adapter un 4 en 1 dessus... Par contre, j'ai le souvenir d'avoir vu un 4 en 1 Barraquet sur un moteur en position transversale comme sur la Bagheera. les tubes se rassemblaient tous au niveau central, les coudes formant comme des pétales. Souzof, aurais tu une photo du moteur monté dans ton auto ? (Sans le pot ça serais parfait !)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
souzof
A fond intégral
A fond intégral
souzof

Masculin Nombre de messages : 610
Age : 31
Localisation : Gradignan. 33
Ma voiture : bagheera S 79 bagheera X 79 mercedes break e 300td golf 3 simca 1000 68
Date d'inscription : 18/12/2010

Fabrication echappement bagheera 1600 Empty
MessageSujet: Re: Fabrication echappement bagheera 1600   Fabrication echappement bagheera 1600 Icon_minitimeVen 8 Juil 2011 - 18:23

j essaierai de faire une photo sinon pour te faire a l'idee , il y a le cillentblock central qui gene , le f huile , le chassis a 20 cm du moteur

la place on peut gagner sur la profondeur (vers le sol) et vers la droite
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PAPY MOUGEOT
A fond intégral
A fond intégral


Masculin Nombre de messages : 2387
Age : 72
Localisation : Région Rhône-Alpes
Date d'inscription : 22/10/2008

Fabrication echappement bagheera 1600 Empty
MessageSujet: Re: Fabrication echappement bagheera 1600   Fabrication echappement bagheera 1600 Icon_minitimeVen 8 Juil 2011 - 18:42

Salut SOUZOF,

Voila ce que donne une prépa culasse de BAGHERRA qui équipe mon moulin de R2 en sortie échappement (4/1 inox en diam 38,5 mm par rapport à une culasse normale (celle du bas). Comme cela t'a été précisé plus haut, il faut que le reste suive.......................

Fabrication echappement bagheera 1600 00110
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PAPY MOUGEOT
A fond intégral
A fond intégral


Masculin Nombre de messages : 2387
Age : 72
Localisation : Région Rhône-Alpes
Date d'inscription : 22/10/2008

Fabrication echappement bagheera 1600 Empty
MessageSujet: Re: Fabrication echappement bagheera 1600   Fabrication echappement bagheera 1600 Icon_minitimeVen 8 Juil 2011 - 18:56

Le 4 en 1 et l' absorbeur en sortie avec son gros .........cone (on aime, on aime pas mais le bruit est assez sympa)

Fabrication echappement bagheera 1600 P3050010

Fabrication echappement bagheera 1600 P4220010
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
souzof
A fond intégral
A fond intégral
souzof

Masculin Nombre de messages : 610
Age : 31
Localisation : Gradignan. 33
Ma voiture : bagheera S 79 bagheera X 79 mercedes break e 300td golf 3 simca 1000 68
Date d'inscription : 18/12/2010

Fabrication echappement bagheera 1600 Empty
MessageSujet: Re: Fabrication echappement bagheera 1600   Fabrication echappement bagheera 1600 Icon_minitimeVen 8 Juil 2011 - 19:25

Ca me plairait bien un truc comme ca. Tu l a fait faire ton 4en1? Ce qui est rageant c est que tout est prevu pour la rzllye et sur la bagh c est juste inversé
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
souzof
A fond intégral
A fond intégral
souzof

Masculin Nombre de messages : 610
Age : 31
Localisation : Gradignan. 33
Ma voiture : bagheera S 79 bagheera X 79 mercedes break e 300td golf 3 simca 1000 68
Date d'inscription : 18/12/2010

Fabrication echappement bagheera 1600 Empty
MessageSujet: Re: Fabrication echappement bagheera 1600   Fabrication echappement bagheera 1600 Icon_minitimeVen 8 Juil 2011 - 19:36

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PAPY MOUGEOT
A fond intégral
A fond intégral


Masculin Nombre de messages : 2387
Age : 72
Localisation : Région Rhône-Alpes
Date d'inscription : 22/10/2008

Fabrication echappement bagheera 1600 Empty
MessageSujet: Re: Fabrication echappement bagheera 1600   Fabrication echappement bagheera 1600 Icon_minitimeVen 8 Juil 2011 - 19:57

Salut SOUZOF,

Ce montage a été réalisé par mon pot RICHARD à partir d'un 4/1 IRESA inox, et d'une ligne et un absorbeur inox de chez BERY INOX.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sapeur04
Toujours à l'attaque
Toujours à l'attaque
sapeur04

Masculin Nombre de messages : 106
Age : 58
Localisation : Digne les Bains
Ma voiture : R2 77, R2 77. Non c'est pas une erreur, y'en a bien 2 !
Date d'inscription : 29/04/2011

Fabrication echappement bagheera 1600 Empty
MessageSujet: Re: Fabrication echappement bagheera 1600   Fabrication echappement bagheera 1600 Icon_minitimeLun 11 Juil 2011 - 18:23

Super belle réalisation sur le lien que tu as mis, Souzof. Je suis content de voir que malgré la place réduite, ça passe ! J'avais peur de t'avoir donné de faux espoirs... Entre ce lien, les photos de Papy Mougeot, très belle réalisation aussi soit dit en passant ! et mes infos, comme on dit, "yapluka" !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
souzof
A fond intégral
A fond intégral
souzof

Masculin Nombre de messages : 610
Age : 31
Localisation : Gradignan. 33
Ma voiture : bagheera S 79 bagheera X 79 mercedes break e 300td golf 3 simca 1000 68
Date d'inscription : 18/12/2010

Fabrication echappement bagheera 1600 Empty
MessageSujet: Re: Fabrication echappement bagheera 1600   Fabrication echappement bagheera 1600 Icon_minitimeSam 23 Juil 2011 - 19:25

bon ma connaissance qui avait tig , cintreuse , etc s'est envolé donc ca tombe a l'eau . dommage je vais devoir passer par la voie "officielle

qui pourrait me conseiller un fabricant ( meme au black) qui pourrait me faire cela? merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
1000steph
Jacques Célére
Jacques Célére
1000steph

Masculin Nombre de messages : 36
Age : 38
Localisation : ardenne
Ma voiture : simca 1000 rallye
Date d'inscription : 30/11/2009

Fabrication echappement bagheera 1600 Empty
MessageSujet: Re: Fabrication echappement bagheera 1600   Fabrication echappement bagheera 1600 Icon_minitimeLun 25 Juil 2011 - 11:38

salut . tu peux aller voir profinox a fisme (51170) il font des echappement sur mesure.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
MIKE 50
Mr Pan-Bagnat en longues portées miches
MIKE 50

Masculin Nombre de messages : 7443
Age : 69
Localisation : NORMAND / MARTEGAL
Ma voiture : RALLYE 1 1977- RALLYE 1 1978 KIT SRT
Date d'inscription : 17/12/2010

Fabrication echappement bagheera 1600 Empty
MessageSujet: Re: Fabrication echappement bagheera 1600   Fabrication echappement bagheera 1600 Icon_minitimeLun 25 Juil 2011 - 22:46

La société MADAC qui fait également DEVIL
mailto:contact@madac-sas.fr
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
souzof
A fond intégral
A fond intégral
souzof

Masculin Nombre de messages : 610
Age : 31
Localisation : Gradignan. 33
Ma voiture : bagheera S 79 bagheera X 79 mercedes break e 300td golf 3 simca 1000 68
Date d'inscription : 18/12/2010

Fabrication echappement bagheera 1600 Empty
MessageSujet: Re: Fabrication echappement bagheera 1600   Fabrication echappement bagheera 1600 Icon_minitimeLun 25 Juil 2011 - 22:49

Ok merci beaucoup pour les contacts
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
