 tableau ls 1976

Aller en bas
AuteurMessage
sauzin
Adore les Renault ..
sauzin

Masculin Nombre de messages : 9
Age : 65
Localisation : gap
Ma voiture : 1000 ls
Date d'inscription : 09/08/2019

tableau ls 1976 Empty
MessageSujet: tableau ls 1976   tableau ls 1976 Icon_minitimeJeu 31 Oct 2019 - 15:58

Bonjours qui peut me dire l'identification des ces fils mercitableau ls 1976 20190845
tableau ls 1976 20190846
Revenir en haut Aller en bas
gertard78
A fond intégral
A fond intégral
gertard78

Masculin Nombre de messages : 250
Age : 70
Localisation : 78 Le Perray en Yvelines
Ma voiture : Rallye 2 1977 Coupé Bertone 1200S 9/67
Date d'inscription : 07/09/2015

tableau ls 1976 Empty
MessageSujet: Re: tableau ls 1976   tableau ls 1976 Icon_minitimeJeu 31 Oct 2019 - 18:45

Normalement l'identification se fait avec la couleur des fils
Pour la foto 2 les couleurs sont :
Gris 1
Blanc/noir 2 Non Jaune Noir
Vert: 3
Blanc 5
Pour la photo 2
1: Bleue
2: Noir/blanc
4: blanc
5 : Blanc/rouge
6: rouge/vert
Donc il faut se reporter aux schema et tableaux de cablage sur la RTA qui donne la fonction pour chaque fil avec sa couleur principale et couleur secondaire
Sur le site 1000 Rallye il y a un tableau des repérages identification fil et couleurs, dans documentation/electricité/shema c'est pour une R2 mais cela peut donner une idée
http://simcaetrallye.free.fr/
94 K  capteur température d'eau X indicateur température d'eau jaune blanc 1
95 Ja capteur pression d'huile X indicateur pression d'huile jaune marron 1


Dernière édition par gertard78 le Jeu 31 Oct 2019 - 20:11, édité 1 fois
Revenir en haut Aller en bas
gertard78
A fond intégral
A fond intégral
gertard78

Masculin Nombre de messages : 250
Age : 70
Localisation : 78 Le Perray en Yvelines
Ma voiture : Rallye 2 1977 Coupé Bertone 1200S 9/67
Date d'inscription : 07/09/2015

tableau ls 1976 Empty
MessageSujet: Re: tableau ls 1976   tableau ls 1976 Icon_minitimeJeu 31 Oct 2019 - 19:05

d'apres ma RTA pour les 1000 de 70 a76
Bleue =circuit 22 Codes ou phares?
Noir :110 = masse
Blanc 70T = indicateur clignotant 70 sort en 72 droite 73 a G
Blanc rouge 3C +vers centrale clignotante sort en 70
Rouge c'est le 1 + baterie
Rouge vert 9 Doit etre 9T vers témoins de charge le 9 allant vers alternateur


Dernière édition par gertard78 le Jeu 31 Oct 2019 - 20:03, édité 1 fois
Revenir en haut Aller en bas
gertard78
A fond intégral
A fond intégral
gertard78

Masculin Nombre de messages : 250
Age : 70
Localisation : 78 Le Perray en Yvelines
Ma voiture : Rallye 2 1977 Coupé Bertone 1200S 9/67
Date d'inscription : 07/09/2015

tableau ls 1976 Empty
MessageSujet: Re: tableau ls 1976   tableau ls 1976 Icon_minitimeJeu 31 Oct 2019 - 19:45

Je reprend après ma soupe!!!!
Gris =10 + APC
Jaune noir=90Tet non blanc noir sur le plot 2 de foto 1= temoins pression huile
Vert=40 = veilleuses feux AR avant fusible, Après=41
Tout cela a reverifier , je l'ai fait a l'arrache!!!!
Pour faire du bon travail , il te faut impérativement la RTA, et avec un peu de méthode les circuits électrique sont bien détaillés
Bon courrage!!!!
Revenir en haut Aller en bas
rallyegeg
A fond intégral
A fond intégral
rallyegeg

Masculin Nombre de messages : 3010
Age : 70
Localisation : Jura Club SRT DIJON
Ma voiture : Simca 1000 1966/R2 .1973/R3.1978
Date d'inscription : 14/07/2011

tableau ls 1976 Empty
MessageSujet: Re: tableau ls 1976   tableau ls 1976 Icon_minitimeJeu 31 Oct 2019 - 20:18

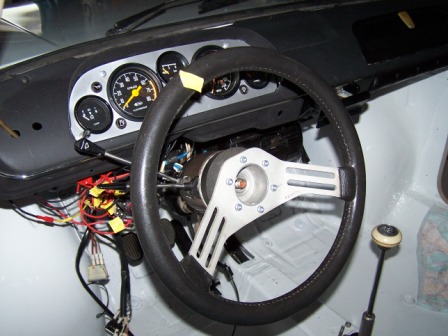

tableau ls 1976 42_cop10tableau ls 1976 43_cop10 Ne pas prendre peur ,la filerie a etée rangée depuis.

Pour ma 1000 copie Abarth,je suis parti d'un faisceau de 1000 de 1975 .Sans trop me servir du schema RTA,j'ai reperé fil a fil ,connecteurs coupé,car aucune correspondance avec un tableau de bord de RALLYE quelconque,en reperant chaque fils a l'aide du tableau de bord de 1000 de 1975 en envoyant le 12 volt sur chacun.Ensuite,j'ai recablé entièrement un tableau de bord avec des manos et voyants de R2.
Si cela peu aider,je joint quelques schema faits a main levée.

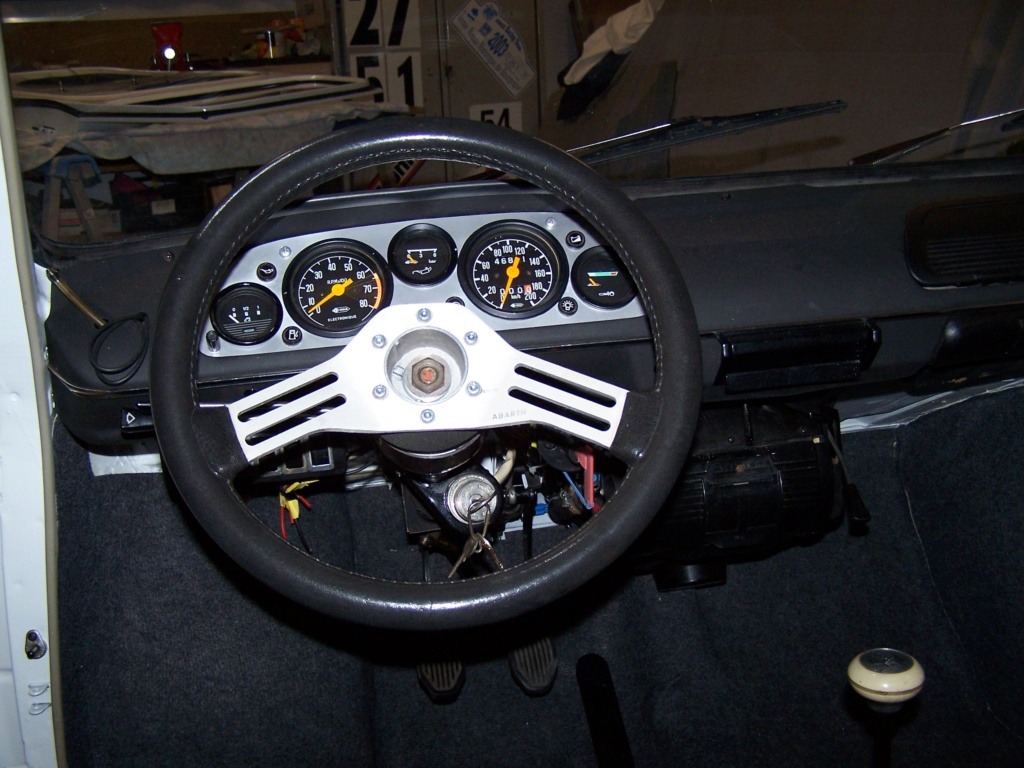

tableau ls 1976 Racc_t10tableau ls 1976 Racc_m10tableau ls 1976 Rac_ta10tableau ls 1976 Racc_c10J'ai rajouté les interrupteurs en bas a gauche du Tde B pour veilleuses,essuie glace ,lunette,warming ,ect ….tableau ls 1976 D10
Revenir en haut Aller en bas
MIKE 50
Mr Pan-Bagnat en longues portées miches
MIKE 50

Masculin Nombre de messages : 7594
Age : 69
Localisation : NORMAND / MARTEGAL
Ma voiture : RALLYE 1 1977- RALLYE 1 1978 KIT SRT
Date d'inscription : 17/12/2010

tableau ls 1976 Empty
MessageSujet: Re: tableau ls 1976   tableau ls 1976 Icon_minitimeJeu 31 Oct 2019 - 20:39

scratch Il me semble avoir déjà mis ces photos dernièrement

tableau ls 1976 Fiches11

tableau ls 1976 Shema_12
Revenir en haut Aller en bas
