 contrôle mano

Aller en bas
AuteurMessage
sauzin
Adore les Renault ..
sauzin

Masculin Nombre de messages : 9
Age : 65
Localisation : gap
Ma voiture : 1000 ls
Date d'inscription : 09/08/2019

contrôle mano Empty
MessageSujet: contrôle mano   contrôle mano Icon_minitimeJeu 24 Oct 2019 - 21:09

Bonsoir les milles, je me tourne vers vous pour des conseils, j'ai acheté des  manos: d'essence, charge et eau, comment les contrôlés avant de les montés ils ne sont pas neufs. Merci bonne nuit
Revenir en haut Aller en bas
bernardbracame
INGENIEUR SIMCA COMPETITION
INGENIEUR SIMCA COMPETITION
bernardbracame

Masculin Nombre de messages : 2975
Age : 72
Localisation : montoir'''''44
Ma voiture : skoda felicia 1300 FAK5( KIT RALLYE BASIQUE EVO10
Date d'inscription : 06/02/2009

contrôle mano Empty
MessageSujet: manos   contrôle mano Icon_minitimeJeu 24 Oct 2019 - 21:54

scratch bonsoir sauzin! pour tester les manos il syffit de passer du 12volts du plus vers le moins, ils se positionnent au max ( 1 seconde d'essai!)
Revenir en haut Aller en bas
gertard78
A fond intégral
A fond intégral
gertard78

Masculin Nombre de messages : 250
Age : 70
Localisation : 78 Le Perray en Yvelines
Ma voiture : Rallye 2 1977 Coupé Bertone 1200S 9/67
Date d'inscription : 07/09/2015

contrôle mano Empty
MessageSujet: Re: contrôle mano   contrôle mano Icon_minitimeVen 25 Oct 2019 - 14:09

Je pense que cette réponse ne correspond pas a 100% de la question,un mano est un ampermètre qui transforme les donn'es d'une résistance variable qu'est le capteur (Jauge essence, capteur de température, pression ou charge Alternateur)
Donc pour s'assurer que les valeurs indiqués par le mano , correspondent au données des capteurs (étalonages)il faut s'assurer que la valeur donnée en A par le capteur, soir retranscrite précisément par le mano:
Par exemple , mi-piste sur la jauge corresponde a mi réservoir sur le mano, pour celà il faut faire un abaque des tensions.
Revenir en haut Aller en bas
rallyegeg
A fond intégral
A fond intégral
rallyegeg

Masculin Nombre de messages : 3010
Age : 70
Localisation : Jura Club SRT DIJON
Ma voiture : Simca 1000 1966/R2 .1973/R3.1978
Date d'inscription : 14/07/2011

contrôle mano Empty
MessageSujet: Re: contrôle mano   contrôle mano Icon_minitimeVen 25 Oct 2019 - 14:36

Souvent on achete un mano d'occasion de modele ancien,et la plupart du temps le capteur n'est jamais fourni avec.Donc pour les non initiés ,on part dans une galere.Un mano pour donner une bonne indication doit etre etalonné avec le capteur.
La façon de tester le mano seul,pour savoir s'il fonctionne est de se servir d'un ohmetre.
Revenir en haut Aller en bas
denisvroum
A fond intégral
A fond intégral
denisvroum

Masculin Nombre de messages : 275
Age : 68
Localisation : Charente Maritime
Ma voiture : R2 77, R2 76, Murena 2.2
Date d'inscription : 25/02/2015

contrôle mano Empty
MessageSujet: Re: contrôle mano   contrôle mano Icon_minitimeVen 25 Oct 2019 - 16:33

Bonjour à tous,
@gertard78 : les mano ne sont pas des Ampèremètre mais des logomètre.
L'Ampèremètre utilise un champ magnétique créé par un aimant, et le courant traverse la bobine mobile. il y a de plus un ressort de rappel
Le logomètre utilise 2 bobines fixes,
- l'une, de rappel, reçoit une tension permanente entre + et -;
- l'autre bobine, positionnée à 90° de la précédente, est entre le + et le point chaud du capteur.
L'aiguille est solidaire d'un barreau mobile en forme de I, en acier et légèrement aimanté, qui se déplace dans le champ magnétique des 2 bobines. Il n'y a pas de ressort.
Plus la résistance du capteur diminue, plus la champ magnétique de la bobine associé augmente et fait tourner le barreau, et donc l'aiguille, vers le maximum.
Au niveau du réglage usine, le savoir faire est dans la magnétisation du barreau mobile.
Le déplacement du barreau, et donc de l'aiguille, est de 90° maximum.
Néanmoins, avec un jeux de pignons nylon multiplicateurs pour obtenir 240 à 300° de déviation de l'aiguille, des compte-tour ont été fabriqués.
L'avantage du logomètre est sa relative indépendance à la tension de fonctionnement, car les 2 bobines sont alimentées par la même source de tension.
A1000calement
Revenir en haut Aller en bas
rallyegeg
A fond intégral
A fond intégral
rallyegeg

Masculin Nombre de messages : 3010
Age : 70
Localisation : Jura Club SRT DIJON
Ma voiture : Simca 1000 1966/R2 .1973/R3.1978
Date d'inscription : 14/07/2011

contrôle mano Empty
MessageSujet: Re: contrôle mano   contrôle mano Icon_minitimeVen 25 Oct 2019 - 17:20

Merci Denis ,
Revenir en haut Aller en bas
gertard78
A fond intégral
A fond intégral
gertard78

Masculin Nombre de messages : 250
Age : 70
Localisation : 78 Le Perray en Yvelines
Ma voiture : Rallye 2 1977 Coupé Bertone 1200S 9/67
Date d'inscription : 07/09/2015

contrôle mano Empty
MessageSujet: Re: contrôle mano   contrôle mano Icon_minitimeVen 25 Oct 2019 - 19:13

Merci Denis!!!!!Je ne connaissais pas cette technologie, et je dormirais moins c.... ce soir...!!!!!!
Mais est ce tous les indicateurs sont des logomètre....même aven labo avec du courant stabilisé ?
Revenir en haut Aller en bas
sauzin
Adore les Renault ..
sauzin

Masculin Nombre de messages : 9
Age : 65
Localisation : gap
Ma voiture : 1000 ls
Date d'inscription : 09/08/2019

contrôle mano Empty
MessageSujet: Re: contrôle mano   contrôle mano Icon_minitimeVen 25 Oct 2019 - 21:21

Bonsoir, quelqu'un aurais le schéma électrique de la 1000 ls, pour mieux comprendre les branchements de mes manos. Merci
Revenir en haut Aller en bas
denisvroum
A fond intégral
A fond intégral
denisvroum

Masculin Nombre de messages : 275
Age : 68
Localisation : Charente Maritime
Ma voiture : R2 77, R2 76, Murena 2.2
Date d'inscription : 25/02/2015

contrôle mano Empty
MessageSujet: Re: contrôle mano   contrôle mano Icon_minitimeSam 26 Oct 2019 - 1:08

Bonsoir à tous,
@Gérard78 : c'est une question de coût, juste un axe, un feuillard d'acier aimanté, une aiguille et 2 bobines. Et cela existait déjà avant l'arrivée des transistors et des alimentations stabilisées...
C'est le monde cruel de l'automobile, loin des concepts de l'aéronautique et du spatial.
A1000calement
Revenir en haut Aller en bas
denisvroum
A fond intégral
A fond intégral
denisvroum

Masculin Nombre de messages : 275
Age : 68
Localisation : Charente Maritime
Ma voiture : R2 77, R2 76, Murena 2.2
Date d'inscription : 25/02/2015

contrôle mano Empty
MessageSujet: Re: contrôle mano   contrôle mano Icon_minitimeLun 28 Oct 2019 - 20:59

bonjour à tous,
@Tauzin : c'est quoi le mano de charge, Voltmètre ou Ampèremètre? Dans les 2 cas c'est différent de ce qui suit.
Le logomètre :

contrôle mano Logome10

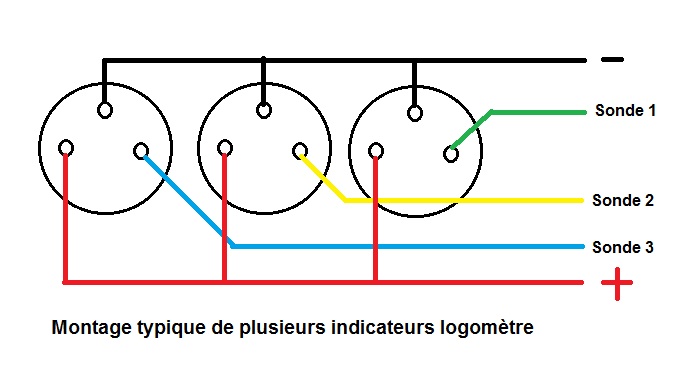

La façon de les câbler :

contrôle mano Montag11

Exemple de reconstitution de schéma à partir d'un cas pratique : tableau 1100ti :

contrôle mano Branch13

En suivant les pistes, si on nomme 1 la broche haute du connecteur, on déduit :
- broche 1 : non utilisé (pas de piste)
- broche 2 : sonde du mano du haut
- broche 3 : alimentation +12V
- broche 4 : (suivre les pistes sur la gauche jusqu'au destinataire)
- broche 5 : (suivre les pistes sur la gauche jusqu'au destinataire)
- broche 6 : sonde du mano du bas
- broche 7 : (suivre les pistes sur la gauche jusqu'au destinataire)
- broche 8 : (suivre les pistes sur la gauche jusqu'au destinataire)
Le moins, qui relie une vis de chaque mano et un témoin lumineux, n'est pas branché sur ce connecteur

Pour essayer un mano, hors  Voltmètre ou Ampèremètre, il faut faire le montage suivant "la façon de les câbler". En branchant le + et le moins, l'aiguille doit se trouver en deçà du minimum. Ensuite, connecter une résistance entre le point sonde et le moins du montage.
Suivant les mano, une résistance de 200 à 150 Ohm permet de décoller l'aiguille (minimum), une de 30 à 10 Ohm indique la pleine échelle (maximum).
Je ne peux donner plus de précision car d'un type de mano à l'autre, l'étalonnage varie en fonction du capteur.
A1000calement
