 Problème de compte-tours Jaeger CG 1300

Aller en bas
AuteurMessage
Diabolo77
Jacques Célére
Jacques Célére


Masculin Nombre de messages : 28
Age : 41
Localisation : Courtry
Date d'inscription : 26/03/2019

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: Problème de compte-tours Jaeger CG 1300   Problème de compte-tours Jaeger CG 1300 Icon_minitimeMer 27 Mar 2019 - 11:21

Bonjour à tous,

Je suis en train de finaliser le tableau de bord d'une CG 1300 de 1974.
L'équipement de contrôle est sensé être identique à une Rallye 2 ou Rallye 3.

Mon problème vient du Compte tours Jaeger électronique, en effet, il fonctionne, mais l'aiguille n'est pas maintenue sur le 0tr/min, donc il indique le niveau quand on le tourne sur lui-même!

Une fois ouvert, je m'aperçois que la bobine est montée en balancier avec un contrepoids et que l'aiguille n'a pas de taquet sur le 0tr/min.

Vu qu'il n'y a pas de réglage possible, hormis décaler l'aiguille sur son axe, j'en déduit qu'un des ressorts de rappel est détendu.

Est-ce que quelqu'un a la méthode pour le retendre et calibrer le compte-tours?

Merci d'avance,
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
denisvroum
A fond intégral
A fond intégral
denisvroum

Masculin Nombre de messages : 245
Age : 67
Localisation : Charente Maritime
Ma voiture : R2 77, R2 76, Murena 2.2
Date d'inscription : 25/02/2015

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: réglage compte-tour   Problème de compte-tours Jaeger CG 1300 Icon_minitimeMer 27 Mar 2019 - 20:46

Bonjour à tous,
pour le suspension de la bobine, une photo serait la bienvenue.

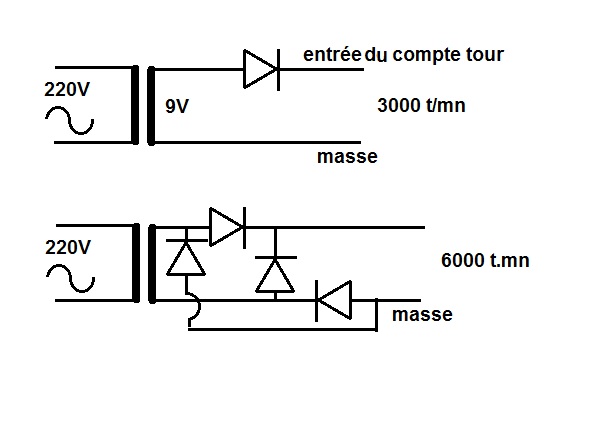

Pour le calibrage, c'est assez facile avec un transformateur de 220V/9V et une diode sur le secondaire: ça permet de faire 50 impulsions par seconde soit 3000 t/mn. Avec un pont de 4 diodes, le redressement double alternance permet de faire 100 impulsions par secondes soit 6000 t/mn. Ne surtout pas ajouter de condensateur dans le montage, cela filtrerait et supprimerais les impulsions. je ne connais pas le Jaeger, mais le Veglia a un potentiomètre de réglage.
Problème de compte-tours Jaeger CG 1300 Gene3010
A1000calement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Diabolo77
Jacques Célére
Jacques Célére


Masculin Nombre de messages : 28
Age : 41
Localisation : Courtry
Date d'inscription : 26/03/2019

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: Re: Problème de compte-tours Jaeger CG 1300   Problème de compte-tours Jaeger CG 1300 Icon_minitimeMer 27 Mar 2019 - 20:57

Alors,
J'ai démonté mon compte tours et j'ai pu retendre les ressorts spirales d'un tour, en desolidarisant leur support de la carcasse.
Il y a bien un réglage (support avec les 2 encoches sur la photo) mais c'est prévu pour l'affinage.
Même à fond c'était insuffisant.
Il y a un potentiomètre de réglage sur le circuit, je vais le tenter...
J'ai un générateur d'impulsions au boulot, je le règle entre 9 et 12 volts?
Problème de compte-tours Jaeger CG 1300 Img_2010
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
denisvroum
A fond intégral
A fond intégral
denisvroum

Masculin Nombre de messages : 245
Age : 67
Localisation : Charente Maritime
Ma voiture : R2 77, R2 76, Murena 2.2
Date d'inscription : 25/02/2015

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: Re: Problème de compte-tours Jaeger CG 1300   Problème de compte-tours Jaeger CG 1300 Icon_minitimeMer 27 Mar 2019 - 21:52

signaux carré ou sinus de 9 à 15V sans problème (la bobine envoie des pulses plus important que cela).
Retendre les ressorts va poser un problème : il faudra beaucoup plus de courant pour la même déviation de l'aiguille, et il est pas dit que l'électronique le pourra.
Ayant travaillé chez Jaeger, mais côté aéronautique, j'ai su que l'automobile utilisait un composant Texas Instrument LM2917 convertisseur fréquence /tension pour les compte tour.
La platine permet mécaniquement le réglage du zéro, et l'électronique le réglage de l'amplitude.
A1000calement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Diabolo77
Jacques Célére
Jacques Célére


Masculin Nombre de messages : 28
Age : 41
Localisation : Courtry
Date d'inscription : 26/03/2019

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: Re: Problème de compte-tours Jaeger CG 1300   Problème de compte-tours Jaeger CG 1300 Icon_minitimeMer 27 Mar 2019 - 22:00

En effet, j'ai peur qu'en ayant re-tendu les ressorts, la valeur soit décalée, mais c'était vraiment lâche.
Je n'ai fait qu'un tour pour re-tendre et j'ai mis le réglage de compensation au minimum pour contrebalancer.
Tu dis que le potentiomètre agit sur le gain, c'est à dire l'ajustement de la valeur tr/min?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
denisvroum
A fond intégral
A fond intégral
denisvroum

Masculin Nombre de messages : 245
Age : 67
Localisation : Charente Maritime
Ma voiture : R2 77, R2 76, Murena 2.2
Date d'inscription : 25/02/2015

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: Re: Problème de compte-tours Jaeger CG 1300   Problème de compte-tours Jaeger CG 1300 Icon_minitimeJeu 28 Mar 2019 - 9:46

Exact! du moins sur le Veglia.

Question : y a t'il des pignon dans cette mécanique?
Les compte-tours anciens sont basés sur un galvanomètre 240° d'angle, les plus récents sur un logomètre (déviation de 90° ) et des pignons multiplicateurs. Le deuxième est plus économique à produire. D'après ce que tu as décrit, (ressorts spirale) ton compte-tour est dans la première catégorie.
Perso, après avoir trouvé un galvanomètre 240° dans uns magasin de récupération électronique, j'avais réaliser un compte-tour (électronique et boitier) pour ma 4cv en 1970.

A1000calement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Diabolo77
Jacques Célére
Jacques Célére


Masculin Nombre de messages : 28
Age : 41
Localisation : Courtry
Date d'inscription : 26/03/2019

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: Re: Problème de compte-tours Jaeger CG 1300   Problème de compte-tours Jaeger CG 1300 Icon_minitimeJeu 28 Mar 2019 - 9:58

Bonjour,
Oui c'est ça, c'est un galvanomètre à 240°.
Il n'y a pas de pignons, il entraîne directement l'axe de l'aiguille d'indication.
J'ai un générateur de signaux +/-10V, je vais tester mon compte tours et tenter de le régler si besoin...
Problème de compte-tours Jaeger CG 1300 Img_2011
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
denisvroum
A fond intégral
A fond intégral
denisvroum

Masculin Nombre de messages : 245
Age : 67
Localisation : Charente Maritime
Ma voiture : R2 77, R2 76, Murena 2.2
Date d'inscription : 25/02/2015

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: Re: Problème de compte-tours Jaeger CG 1300   Problème de compte-tours Jaeger CG 1300 Icon_minitimeJeu 28 Mar 2019 - 13:33

Bonjour à tous,
Je viens de démonter 2 tableau de bord JAEGER, 505sti et R5TS, de début 80s,mais ils sont tous les deux à base de logomètre.
Oui c'est bien un 240°, comme dans ma 4cv.
Evites d'envoyer du négatif, connecte la masse et met une diode sur le signal, anode vers le générateur.
Compte-tour à logomètre :
Problème de compte-tours Jaeger CG 1300 Ct_log10
A1000calement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Diabolo77
Jacques Célére
Jacques Célére


Masculin Nombre de messages : 28
Age : 41
Localisation : Courtry
Date d'inscription : 26/03/2019

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: Re: Problème de compte-tours Jaeger CG 1300   Problème de compte-tours Jaeger CG 1300 Icon_minitimeJeu 28 Mar 2019 - 15:56

Bonjour,

j'ai tenté un test avec un générateur de signaux qui pilote un relais statique et une alim.

ça bouge pas d'un poil, je pense qu'il faut vraiment un ensemble batterie + bobine + rupteur pour avoir de la puissance.

Donc je ferai un test sur la voiture la semaine prochaine, je vous tiens au courant....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
denisvroum
A fond intégral
A fond intégral
denisvroum

Masculin Nombre de messages : 245
Age : 67
Localisation : Charente Maritime
Ma voiture : R2 77, R2 76, Murena 2.2
Date d'inscription : 25/02/2015

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: Re: Problème de compte-tours Jaeger CG 1300   Problème de compte-tours Jaeger CG 1300 Icon_minitimeJeu 28 Mar 2019 - 22:18

Faut pas mettre de relais! un relais ne transmet pas le 50Hz, ça va beaucoup trop vite pour lui.

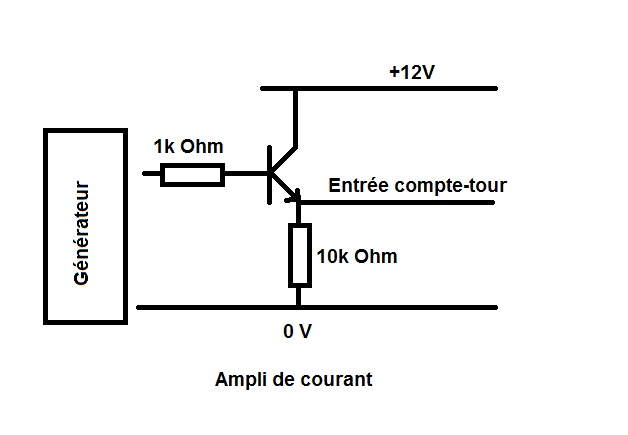

Si tu a peur pour le générateur, faire un ampli en émetteur suiveur : gain en puissance sans trop perdre en amplitude.
Un transistor NPN de moyenne puissance fait l'affaire. Pour moi, à moins d'un générateur très particulier, l'impédance de sortie d'un générateur est de 50 Ohm et si il sort 10V, il n'y a rien à craindre pour le générateur, la résistance d'entrée du compte-tour est de quelque centaine d'Ohm.
Problème de compte-tours Jaeger CG 1300 Ampli10

A1000calement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Diabolo77
Jacques Célére
Jacques Célére


Masculin Nombre de messages : 28
Age : 41
Localisation : Courtry
Date d'inscription : 26/03/2019

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: Re: Problème de compte-tours Jaeger CG 1300   Problème de compte-tours Jaeger CG 1300 Icon_minitimeVen 29 Mar 2019 - 5:34

J'ai utilisé un relais car mon générateur n'est pas assez puissant.
Je vais le calibrer sur la voiture, à l'aide d'un tachymètre optique sur la poulie du moteur, tant pis...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
totoledingue
Mado la Niçoise
totoledingue

Féminin Nombre de messages : 10511
Age : 32
Localisation : Au pérou
Ma voiture : simca rallye 2 GROUPE 2 1976, Simca rallye 2 kitée srt 77 VHC MAXI GROUPE 2, SIMCA 1200S VHC Compresseur GROUPE 5
Date d'inscription : 09/03/2009

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: Re: Problème de compte-tours Jaeger CG 1300   Problème de compte-tours Jaeger CG 1300 Icon_minitimeVen 29 Mar 2019 - 16:23

juste pour info perso , avez vous déjà réparé un compte tour qui a grillé ? je pense aux condo mais je ne sais pas si on les trouvent encore ?

j'ai deux compte tour en stock que j'aimerai réparé

_________________
Problème de compte-tours Jaeger CG 1300 Signat10
lord panbagna
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Diabolo77
Jacques Célére
Jacques Célére


Masculin Nombre de messages : 28
Age : 41
Localisation : Courtry
Date d'inscription : 26/03/2019

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: Re: Problème de compte-tours Jaeger CG 1300   Problème de compte-tours Jaeger CG 1300 Icon_minitimeVen 29 Mar 2019 - 16:27

Bonjour,

Tous les composants électroniques sont remplaçables par des neufs.
Ils seront même de meilleure qualité que ceux produit dans les années 60-70 Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
totoledingue
Mado la Niçoise
totoledingue

Féminin Nombre de messages : 10511
Age : 32
Localisation : Au pérou
Ma voiture : simca rallye 2 GROUPE 2 1976, Simca rallye 2 kitée srt 77 VHC MAXI GROUPE 2, SIMCA 1200S VHC Compresseur GROUPE 5
Date d'inscription : 09/03/2009

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: Re: Problème de compte-tours Jaeger CG 1300   Problème de compte-tours Jaeger CG 1300 Icon_minitimeVen 29 Mar 2019 - 16:30

je me doute mais comment commander le bon ? il n'y a aucune réf sur les condo. J'en est un que je pense a grillé il est tout rouge en forme de smarties.. sans rien.

_________________
Problème de compte-tours Jaeger CG 1300 Signat10
lord panbagna
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Diabolo77
Jacques Célére
Jacques Célére


Masculin Nombre de messages : 28
Age : 41
Localisation : Courtry
Date d'inscription : 26/03/2019

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: Re: Problème de compte-tours Jaeger CG 1300   Problème de compte-tours Jaeger CG 1300 Icon_minitimeVen 29 Mar 2019 - 16:33

Il faut voir avec un spécialiste, j'avais des profs qui regardaient un circuit 2 minutes et qui identifiaient sans problème les composants et leur valeur à la grosse.

Après, c'est pas de l'électronique de précision dans ces vieux indicateurs...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
totoledingue
Mado la Niçoise
totoledingue

Féminin Nombre de messages : 10511
Age : 32
Localisation : Au pérou
Ma voiture : simca rallye 2 GROUPE 2 1976, Simca rallye 2 kitée srt 77 VHC MAXI GROUPE 2, SIMCA 1200S VHC Compresseur GROUPE 5
Date d'inscription : 09/03/2009

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: Re: Problème de compte-tours Jaeger CG 1300   Problème de compte-tours Jaeger CG 1300 Icon_minitimeVen 29 Mar 2019 - 16:37

Faut que je trouve un spécialiste alors pale

_________________
Problème de compte-tours Jaeger CG 1300 Signat10
lord panbagna
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bernardbracame
INGENIEUR SIMCA COMPETITION
INGENIEUR SIMCA COMPETITION
bernardbracame

Masculin Nombre de messages : 2886
Age : 71
Localisation : montoir'''''44
Ma voiture : skoda felicia 1300 FAK5( KIT RALLYE BASIQUE EVO10
Date d'inscription : 06/02/2009

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: condos !   Problème de compte-tours Jaeger CG 1300 Icon_minitimeVen 29 Mar 2019 - 21:34

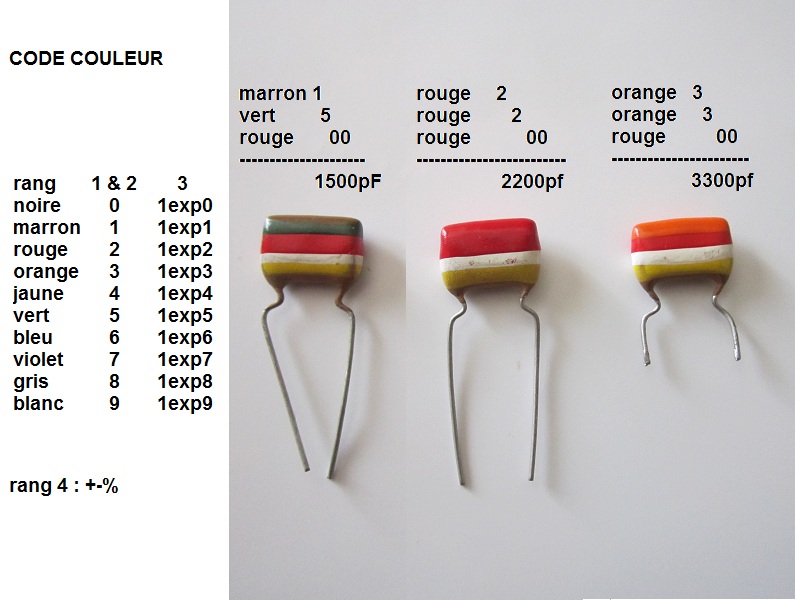

affraid bonsoir tout le monde ; les condos sont identifiables par les collerettes de couleures qui les entourent , tolerances admissibles de ces bidules comprise dessus suivant les bagues aussi (bon j'ai eu un cour il y a 30ans !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
denisvroum
A fond intégral
A fond intégral
denisvroum

Masculin Nombre de messages : 245
Age : 67
Localisation : Charente Maritime
Ma voiture : R2 77, R2 76, Murena 2.2
Date d'inscription : 25/02/2015

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: Re: Problème de compte-tours Jaeger CG 1300   Problème de compte-tours Jaeger CG 1300 Icon_minitimeSam 30 Mar 2019 - 13:00

Bonjour à tous,
Les condensateurs qui vieillissent mals sont les électrochimique ou les tantale, pas les polyester ni les céramiques.
Le problème majeur sont les composants silicium, car ils sont souvent propriétaire, il n'y a pas de feuille de caractéristique et sont introuvable dans le commerce.
le code couleur, si ça peu aider.
Problème de compte-tours Jaeger CG 1300 Color-10
@Anthony : l'expert est sur le forum!
A1000calement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rallyegeg
A fond intégral
A fond intégral
rallyegeg

Masculin Nombre de messages : 2843
Age : 70
Localisation : Jura Club SRT DIJON
Ma voiture : Simca 1000 1966/R2 .1973/R3.1978
Date d'inscription : 14/07/2011

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: Re: Problème de compte-tours Jaeger CG 1300   Problème de compte-tours Jaeger CG 1300 Icon_minitimeDim 31 Mar 2019 - 10:29

Problème de compte-tours Jaeger CG 1300 P1020221
Problème de compte-tours Jaeger CG 1300 P1020219
[url=https://servimg.com/view/19004765/1405]Problème de compte-tours Jaeger CG 1300 P1020220[
C'est un autre sujet,mais pour le condo sur les allumeurs qui lachent souvent ,remplacement de celui ci par un condo de nouvelle generation en vidant l'ancien et réinsérant celui ci.Fait depuis plusieurs années.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Diabolo77
Jacques Célére
Jacques Célére


Masculin Nombre de messages : 28
Age : 41
Localisation : Courtry
Date d'inscription : 26/03/2019

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: Re: Problème de compte-tours Jaeger CG 1300   Problème de compte-tours Jaeger CG 1300 Icon_minitimeLun 1 Avr 2019 - 16:58

Bonjour,

J'ai branché le compte tours à un transfo 12Vac, avec une diode en sortie...Il ne marche plus!
On entend un grésillement dedans, mais pas de mouvement de l'aiguille, même si je l'aide un peu...

Est-ce que quelqu'un aurait choppé le schéma électronique de ces compte-tours, j'ai cherché sur le net, mais en vain...

Merci d'avance,
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
totoledingue
Mado la Niçoise
totoledingue

Féminin Nombre de messages : 10511
Age : 32
Localisation : Au pérou
Ma voiture : simca rallye 2 GROUPE 2 1976, Simca rallye 2 kitée srt 77 VHC MAXI GROUPE 2, SIMCA 1200S VHC Compresseur GROUPE 5
Date d'inscription : 09/03/2009

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: Re: Problème de compte-tours Jaeger CG 1300   Problème de compte-tours Jaeger CG 1300 Icon_minitimeLun 1 Avr 2019 - 17:32

on pourrait essayer de créer un topic la dessus. Je vais le ressortir ce vieux compte tour. le problème c'est qu'il est tout rouge sans autres couleurs

_________________
Problème de compte-tours Jaeger CG 1300 Signat10
lord panbagna
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
denisvroum
A fond intégral
A fond intégral
denisvroum

Masculin Nombre de messages : 245
Age : 67
Localisation : Charente Maritime
Ma voiture : R2 77, R2 76, Murena 2.2
Date d'inscription : 25/02/2015

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: Re: Problème de compte-tours Jaeger CG 1300   Problème de compte-tours Jaeger CG 1300 Icon_minitimeLun 1 Avr 2019 - 21:32

Bonjour à tous,
Typiquement il y a 2 fonctions dans l'électronique d'un compte-tour analogique :
- une mise en forme pour avoir un signal propre
- une conversion fréquence / tension pour alimenter en courant continu le galvanomètre ou le logomètre.
Il y a sans doute des dizaines de schémas, chaque constructeur ayant le sien, et ses composants plus ou moins propriétaire. (LM2917N, SN29736, SAK 215, ...)
Mon compte-tour de 1970 avait 4 transistors (faut que je remette la main dessus...)
Dites moi s'il y a un circuit intégré et lequel ? Je chercherais s'il y a une feuille de caractéristique.
@Diabolo77 : après la photo du galvanomètre, as tu la photo recto-verso de l'électronique?
A1000calement

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
denisvroum
A fond intégral
A fond intégral
denisvroum

Masculin Nombre de messages : 245
Age : 67
Localisation : Charente Maritime
Ma voiture : R2 77, R2 76, Murena 2.2
Date d'inscription : 25/02/2015

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: Re: Problème de compte-tours Jaeger CG 1300   Problème de compte-tours Jaeger CG 1300 Icon_minitimeVen 5 Avr 2019 - 10:42

Bonjour à tous,
12 Volt efficace cela fait 16,8V crête ce qui peu faire beaucoup pour le premier transistor alimenté sous 12V DC. C'est pour cette raison que j'avais recommandé 9V efficace, qui redressé ne fait que 12,7V en crête.
Après 50 ans, le schéma est probablement perdu dans les archives de Magnetti-Marelli, propriétaire de Jaeger Automobile depuis ~1985, si toutefois ces archives existent. Il est plus rapide de refaire le schéma.
A1000calement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
denisvroum
A fond intégral
A fond intégral
denisvroum

Masculin Nombre de messages : 245
Age : 67
Localisation : Charente Maritime
Ma voiture : R2 77, R2 76, Murena 2.2
Date d'inscription : 25/02/2015

Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: Re: Problème de compte-tours Jaeger CG 1300   Problème de compte-tours Jaeger CG 1300 Icon_minitimeVen 19 Avr 2019 - 10:32

Bonjour à tous,
Alors, des nouvelles du compte tours???
A1000calement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




Problème de compte-tours Jaeger CG 1300 Empty
MessageSujet: Re: Problème de compte-tours Jaeger CG 1300   Problème de compte-tours Jaeger CG 1300 Icon_minitime

Revenir en haut Aller en bas

Problème de compte-tours Jaeger CG 1300
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Simca compétition :: Technique :: compteur, compte tours, manomètres-
Sauter vers:
