 Broches circuit imprimé

Aller en bas
AuteurMessage
Charly
A fond intégral
A fond intégral
Charly

Masculin Nombre de messages : 809
Age : 71
Localisation : Liege- Belgique
Ma voiture : Des Simca.....
Date d'inscription : 12/08/2011

Broches circuit imprimé Empty
MessageSujet: Broches circuit imprimé   Broches circuit imprimé Icon_minitimeMar 19 Juil 2016 - 17:20

Je cherche à savoir à quoi correspond les fils sur ces broches, principalement le fil qui vient du mano  de pression d'huile et qui indique la pression. jaune marron sur le mano.

Broches circuit imprimé 19.13

Broches circuit imprimé 19.14
Revenir en haut Aller en bas
Yan du 99
Ca rentre pas dans le moule puis c'est tout
Ca rentre pas dans le moule puis c'est tout
Yan du 99

Masculin Nombre de messages : 1898
Age : 49
Localisation : Luberon
Date d'inscription : 26/08/2013

Broches circuit imprimé Empty
MessageSujet: Re: Broches circuit imprimé   Broches circuit imprimé Icon_minitimeMar 19 Juil 2016 - 18:17

tu cherche le fil de pression d'huile sur la broche c'est bien ça???
c'est sur r2??


Dernière édition par Yan du 99 le Mar 19 Juil 2016 - 18:31, édité 1 fois
Revenir en haut Aller en bas
jpv
A fond intégral
A fond intégral
jpv

Masculin Nombre de messages : 816
Age : 50
Localisation : saint ferreol d'auroure
Date d'inscription : 02/10/2011

Broches circuit imprimé Empty
MessageSujet: Re: Broches circuit imprimé   Broches circuit imprimé Icon_minitimeMar 19 Juil 2016 - 18:22

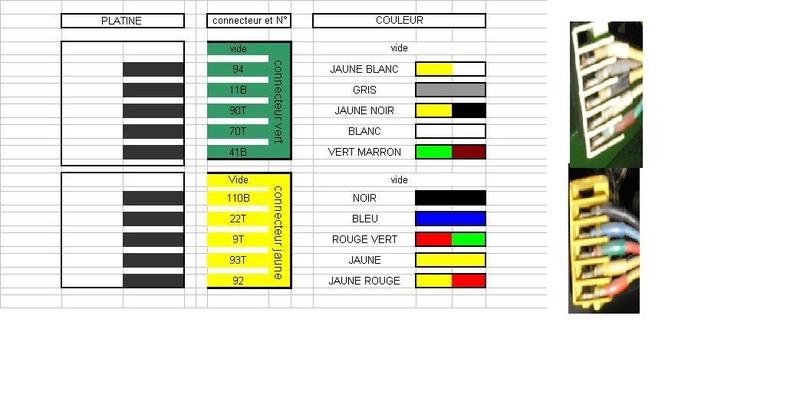

je m’était servi de sa quand je l'avais refait, si sa peut aider

Broches circuit imprimé Tablea10

sinon j'ai sa

Broches circuit imprimé 21641410
Revenir en haut Aller en bas
http://jpv.jimdo.com/
Yan du 99
Ca rentre pas dans le moule puis c'est tout
Ca rentre pas dans le moule puis c'est tout
Yan du 99

Masculin Nombre de messages : 1898
Age : 49
Localisation : Luberon
Date d'inscription : 26/08/2013

Broches circuit imprimé Empty
MessageSujet: Re: Broches circuit imprimé   Broches circuit imprimé Icon_minitimeMar 19 Juil 2016 - 18:48

Je viens de jeter un oeil sur le schéma de rta,
il semble que le fil que tu cherche porte le numéro 95 sur la rta
il part du capteur jusqu'au combiné mais ne passe pas par cette broche sur la rta il doit faire partie d'un faisceau avec le fil de bobine (le 15)

Arrow Arrow

Revenir en haut Aller en bas
Charly
A fond intégral
A fond intégral
Charly

Masculin Nombre de messages : 809
Age : 71
Localisation : Liege- Belgique
Ma voiture : Des Simca.....
Date d'inscription : 12/08/2011

Broches circuit imprimé Empty
MessageSujet: Re: Broches circuit imprimé   Broches circuit imprimé Icon_minitimeMar 19 Juil 2016 - 19:08

Yan du 99 a écrit:
tu cherche le fil de pression d'huile sur la broche c'est bien ça???
c'est sur r2??

Oui R2 1973. Fil qui donne l'indication de pression
Revenir en haut Aller en bas
Papadoce
A fond intégral
A fond intégral
Papadoce

Masculin Nombre de messages : 2320
Age : 61
Localisation : Chateau Thierry
Date d'inscription : 23/09/2011

Broches circuit imprimé Empty
MessageSujet: Re: Broches circuit imprimé   Broches circuit imprimé Icon_minitimeMar 19 Juil 2016 - 20:24

Et c'est un fil jaune + marron... normalement.

Broches circuit imprimé Web_id10
Revenir en haut Aller en bas
Charly
A fond intégral
A fond intégral
Charly

Masculin Nombre de messages : 809
Age : 71
Localisation : Liege- Belgique
Ma voiture : Des Simca.....
Date d'inscription : 12/08/2011

Broches circuit imprimé Empty
MessageSujet: Re: Broches circuit imprimé   Broches circuit imprimé Icon_minitimeMar 19 Juil 2016 - 20:46

Papadoce a écrit:
Et c'est un fil jaune + marron... normalement.

Broches circuit imprimé Web_id10


Didier, si ton tableau brod n'est pas remonté sais)tu faire une photo du circuit impriméBroches circuit imprimé 19.20

Le fil Noir brun vient du mano. et pourquoi sur la même broche il y a une double noir.

Le fil 95 est en court-circuit et je voudrais savoir ou il arrive au tableau bord ? direct dans la broche du circuit imprimé?
Revenir en haut Aller en bas
MIKE 50
Mr Pan-Bagnat en longues portées miches
MIKE 50

Masculin Nombre de messages : 7619
Age : 69
Localisation : NORMAND / MARTEGAL
Ma voiture : RALLYE 1 1977- RALLYE 1 1978 KIT SRT
Date d'inscription : 17/12/2010

Broches circuit imprimé Empty
MessageSujet: Re: Broches circuit imprimé   Broches circuit imprimé Icon_minitimeMar 19 Juil 2016 - 22:26

Si çà peut aider
La connectique pression c'est ce fil jaune sous le tableau de bord

Broches circuit imprimé Connec10

Broches circuit imprimé Circui11

Broches circuit imprimé Mano_c10
Revenir en haut Aller en bas
Papadoce
A fond intégral
A fond intégral
Papadoce

Masculin Nombre de messages : 2320
Age : 61
Localisation : Chateau Thierry
Date d'inscription : 23/09/2011

Broches circuit imprimé Empty
MessageSujet: Re: Broches circuit imprimé   Broches circuit imprimé Icon_minitimeMar 19 Juil 2016 - 23:21

Voici ce que j'ai dans ma photothèque, le fil noir brun va du mano huile à une connectique sous le tableau de bord comme sur la photo de Jean Pierre.
Ça ne passe pas par le circuit imprimé, pas chez moi, ni sur la RTA.  Wink

Broches circuit imprimé Web_ra32

Broches circuit imprimé Web_ra31
Revenir en haut Aller en bas
Charly
A fond intégral
A fond intégral
Charly

Masculin Nombre de messages : 809
Age : 71
Localisation : Liege- Belgique
Ma voiture : Des Simca.....
Date d'inscription : 12/08/2011

Broches circuit imprimé Empty
MessageSujet: Re: Broches circuit imprimé   Broches circuit imprimé Icon_minitimeMer 20 Juil 2016 - 18:29

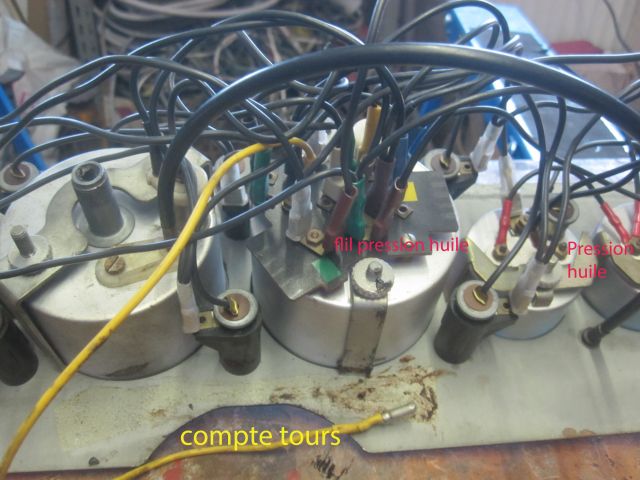

Merci pour votre aide, mais je n'ai pas le même câblage que vous( premier modèle de R2 1973)

J'ai bien le fil jaune qui sort du câblage mais moi le fil jaune va pour le compte -tours.
Broches circuit imprimé 20.69

Quand j'ai eu la R2 je l'ai fait tourner et le mano de P.H. fonctionnait et maintenant plus;


Sur le fil 95 j'ai du 12V alors qu'il ne doit pas en avoir, il est en contact avec un fil gris quelque part ou une inversion de branchement....

Je recherche le pourquoi.......
Revenir en haut Aller en bas
MIKE 50
Mr Pan-Bagnat en longues portées miches
MIKE 50

Masculin Nombre de messages : 7619
Age : 69
Localisation : NORMAND / MARTEGAL
Ma voiture : RALLYE 1 1977- RALLYE 1 1978 KIT SRT
Date d'inscription : 17/12/2010

Broches circuit imprimé Empty
MessageSujet: Re: Broches circuit imprimé   Broches circuit imprimé Icon_minitimeMer 20 Juil 2016 - 19:38

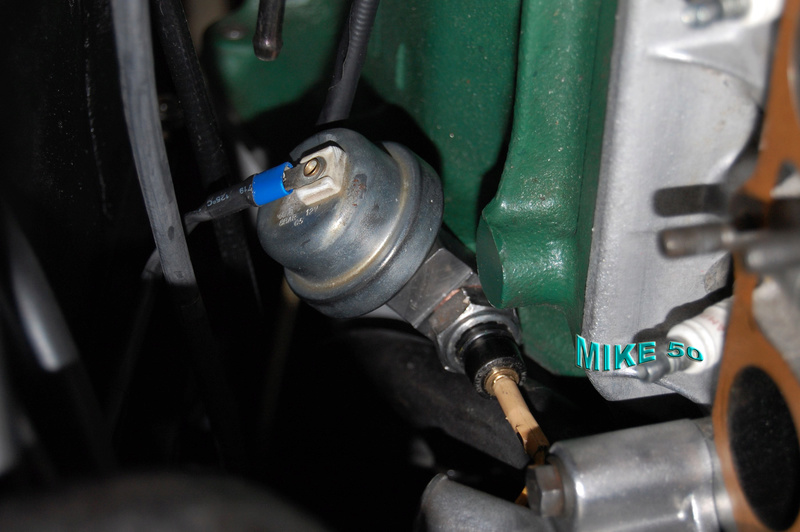

En sortie du mano contact j'ai suivant mes photos et mes cosses de rénovation
- Cosse bleue pression sur écrou à droite du mano (Au dessus du M de MIKE"
- La cosse jaune est bien sur le circuit imprimé (cosse plate ronde) et bloqué par l'écrou
Ci fil jaune vient directement du doigt vissé sur le bloc moteur

Il me semble qu'en regardant ta photo du circuit imprimé, que ton fil jaune est jumelé avec un autre fil..........on distingue une autre cosse avec un fil noir

Broches circuit imprimé Mano_c11

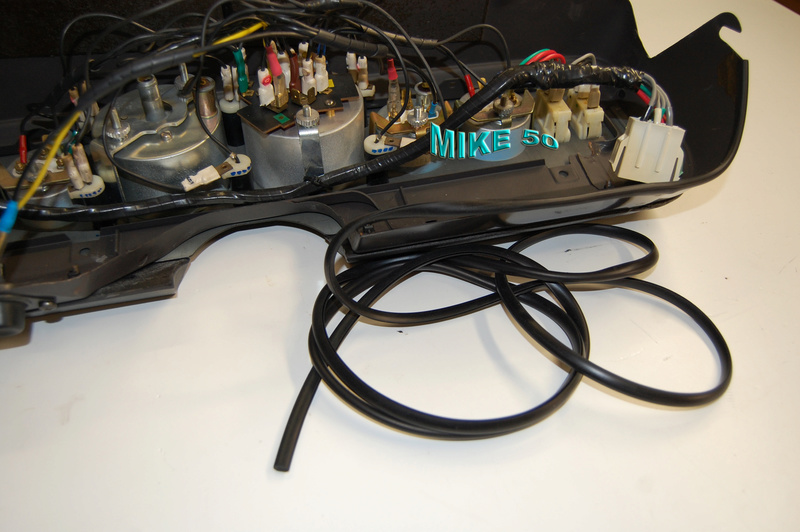

Broches circuit imprimé Tablea10

Broches circuit imprimé Circui14

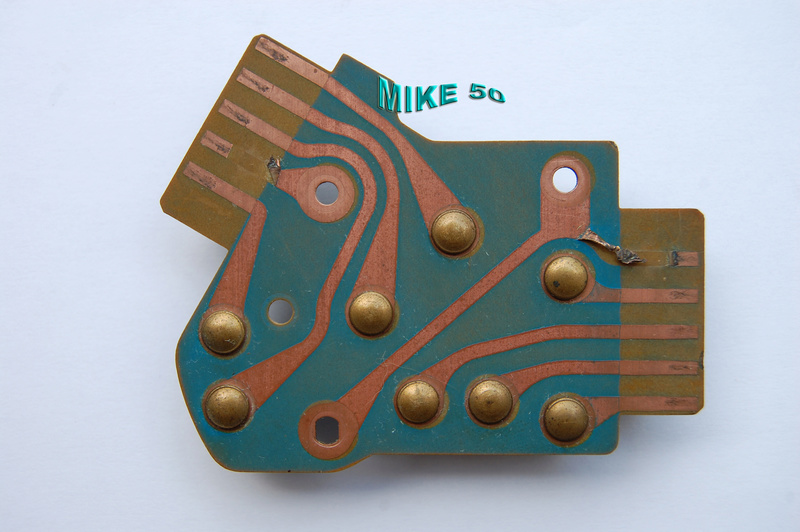

Broches circuit imprimé Circui15

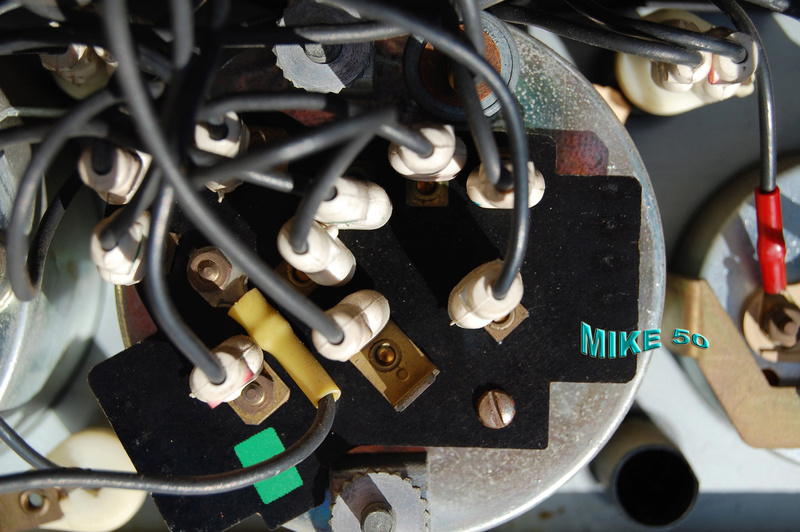

Broches circuit imprimé Circui12

Broches circuit imprimé Circui13
Revenir en haut Aller en bas
Papadoce
A fond intégral
A fond intégral
Papadoce

Masculin Nombre de messages : 2320
Age : 61
Localisation : Chateau Thierry
Date d'inscription : 23/09/2011

Broches circuit imprimé Empty
MessageSujet: Re: Broches circuit imprimé   Broches circuit imprimé Icon_minitimeMer 20 Juil 2016 - 20:14

MIKE 50 a écrit:


Il me semble qu'en regardant ta photo du circuit imprimé, que ton fil jaune est jumelé avec un autre fil..........on distingue une autre cosse avec un fil noir


Je dirai même une autre cosse avec 2 fils noir!
Revenir en haut Aller en bas
Charly
A fond intégral
A fond intégral
Charly

Masculin Nombre de messages : 809
Age : 71
Localisation : Liege- Belgique
Ma voiture : Des Simca.....
Date d'inscription : 12/08/2011

Broches circuit imprimé Empty
MessageSujet: Re: Broches circuit imprimé   Broches circuit imprimé Icon_minitimeMer 20 Juil 2016 - 20:23

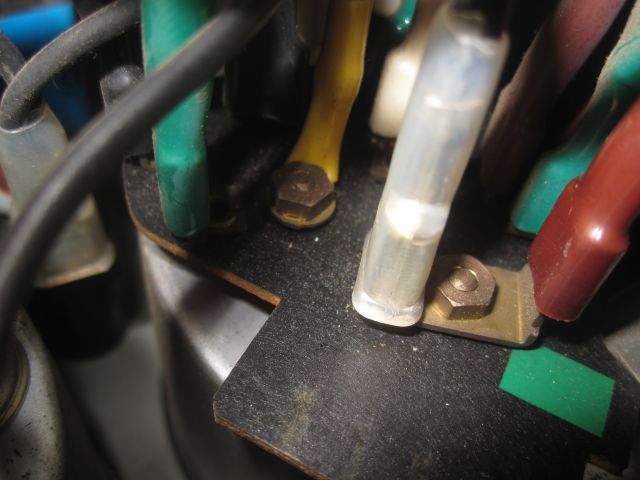

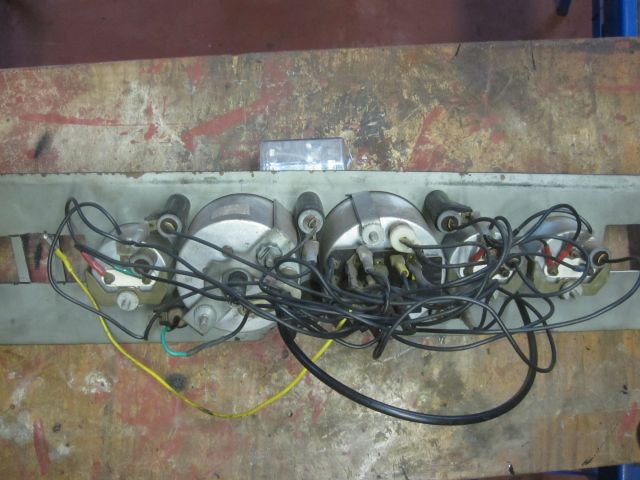

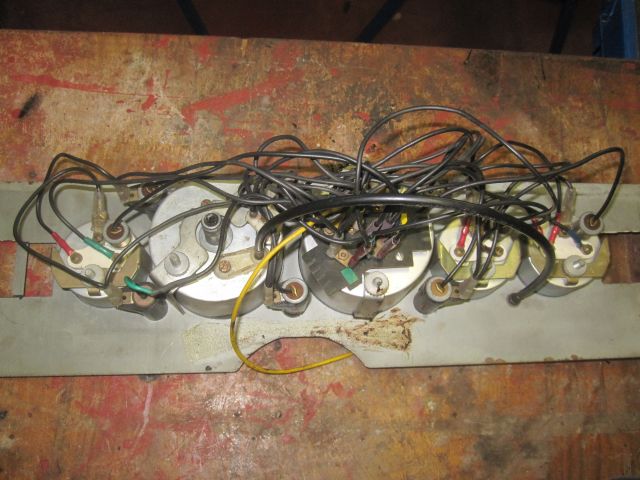

Sur mon circuit le fil jaune est aussi sur visé sur la cosse sans aucun autre fil mais  moi c'est le compte tours.

Le fil noir brun est sur une double broche avec un double fil noir qui repart vers les lampes témoin charge , pression huile

Je n'ai rien changé sur ces connections, le problème est ailleurs. je vais refaire des contrôles avec le multimètre , j'ai mis un fil volant du fil 95 à l'arrière jusque l'avant  et quand je teste au câblage devant j'ai un passage avec un fil gris  donc un +

Broches circuit imprimé 20.114

Broches circuit imprimé 20.115

Broches circuit imprimé 20.116
Revenir en haut Aller en bas
Papadoce
A fond intégral
A fond intégral
Papadoce

Masculin Nombre de messages : 2320
Age : 61
Localisation : Chateau Thierry
Date d'inscription : 23/09/2011

Broches circuit imprimé Empty
MessageSujet: Re: Broches circuit imprimé   Broches circuit imprimé Icon_minitimeMer 20 Juil 2016 - 20:48

Et si je n'me trompe, c'est du + du contact qui arrive là! d'aprés le schéma de branchement de la platine vu plus haut.

Broches circuit imprimé Web_2010


Moi j'ai ces deux fils, compte tour et mano huile qui rejoignent le faisceau sous le tableau de bord.
Broches circuit imprimé Web_ra33
Revenir en haut Aller en bas
Charly
A fond intégral
A fond intégral
Charly

Masculin Nombre de messages : 809
Age : 71
Localisation : Liege- Belgique
Ma voiture : Des Simca.....
Date d'inscription : 12/08/2011

Broches circuit imprimé Empty
MessageSujet: Re: Broches circuit imprimé   Broches circuit imprimé Icon_minitimeMer 20 Juil 2016 - 21:00

oui les schémas électriques changent en 76-77, c'est pour cela qu'ils y a plusieurs types de circuit imprimé

Et si je n'me trompe, c'est du + du contact qui arrive là
oui c 'était branché comme cela et j’essaye de comprendre pourquoi les 2 doubles fils noir.



Revenir en haut Aller en bas
Charly
A fond intégral
A fond intégral
Charly

Masculin Nombre de messages : 809
Age : 71
Localisation : Liege- Belgique
Ma voiture : Des Simca.....
Date d'inscription : 12/08/2011

Broches circuit imprimé Empty
MessageSujet: Re: Broches circuit imprimé   Broches circuit imprimé Icon_minitimeJeu 11 Aoû 2016 - 20:16

le problème est résolu Cool
Erreur de branchement de 2 fils.

J'ai retrouvé dans le câblage le fil qui vient de la sonde de pression huile ,caché derrière celui du compte -tours, donc ne passe pas par le circuit imprimé, se connecte avec celui qui vient de l'indicateur et qui était connecté sur la double broche du circuit imprimé Embarassed

Inattention qui me coute une sonde pression huile............. Very Happy
Revenir en haut Aller en bas
MIKE 50
Mr Pan-Bagnat en longues portées miches
MIKE 50

Masculin Nombre de messages : 7619
Age : 69
Localisation : NORMAND / MARTEGAL
Ma voiture : RALLYE 1 1977- RALLYE 1 1978 KIT SRT
Date d'inscription : 17/12/2010

Broches circuit imprimé Empty
MessageSujet: Re: Broches circuit imprimé   Broches circuit imprimé Icon_minitimeSam 24 Juin 2017 - 19:17

PHOTOS COMPLÉMENTAIRES

Pour la couleur des fils et numéros des connections concernant les pistes de la platine

Broches circuit imprimé Fiches11

Broches circuit imprimé Fiches10
